第二種電気工事士 平成24年度(2012) 上期 問48 過去問解説

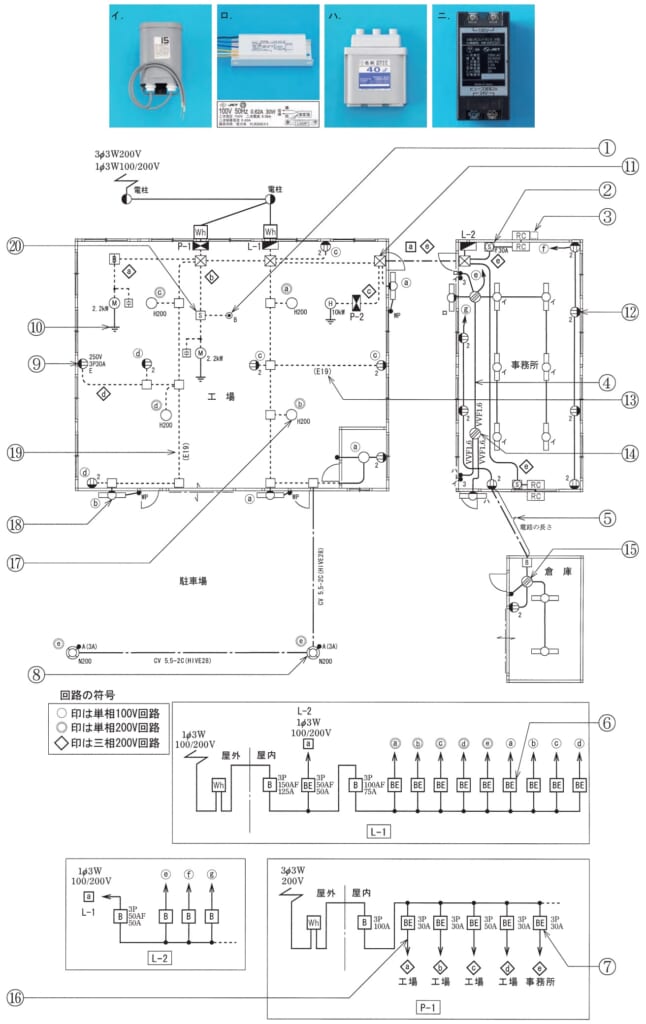

⑱で示す図記号の器具に使用されているものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】蛍光灯の器具には、安定器（電流をちょうどよくおさえる器具）が入っています。
■1 ⑱の記号を読む
⑱は、工場の出入口の外の、細長い四角に丸を書いた記号で、WP（防雨形）の蛍光灯です。
■2 写真をえらぶ
蛍光灯の器具の中には、電流をおさえて放電を安定させる安定器が使われています。
「安定器」「FLR20S」と書かれたロです。
ハは進相コンデンサ（力率をよくする部品）、ニはリモコン用の変圧器です。
答えは(ロ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問48
