第二種電気工事士 平成24年度(2012) 上期 問49 過去問解説

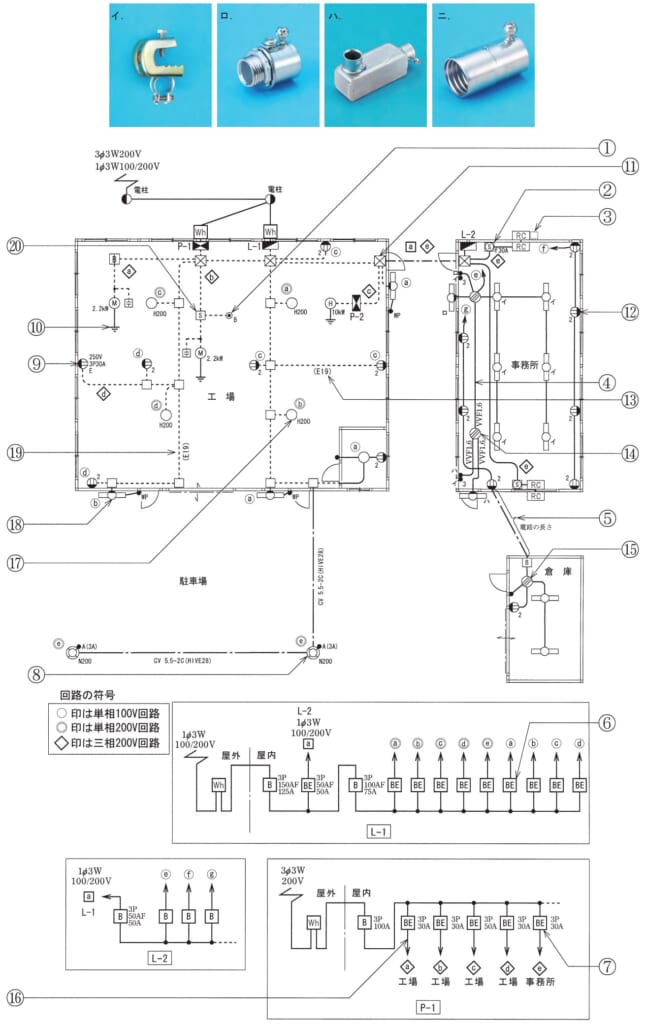

【考え方】鉄骨に管を取り付ける金具は、はりをはさむ部分と、管をしめる輪が付いています。 ■1 ⑲の部分 ⑲は、工場のねじなし電線管（E19）の配線です。 鉄骨造なので、鉄骨のはりなどに管を支えます。 ■2 写真をえらぶ はりをはさむ部分と、管をしめる輪の付いたイです。 ロ・ハ・ニは、管と管や、管とボックスをつなぐための部品で、支えるものではありません。 答えは(イ)ピヨ。
