第二種電気工事士 平成24年度(2012) 上期 問50 過去問解説

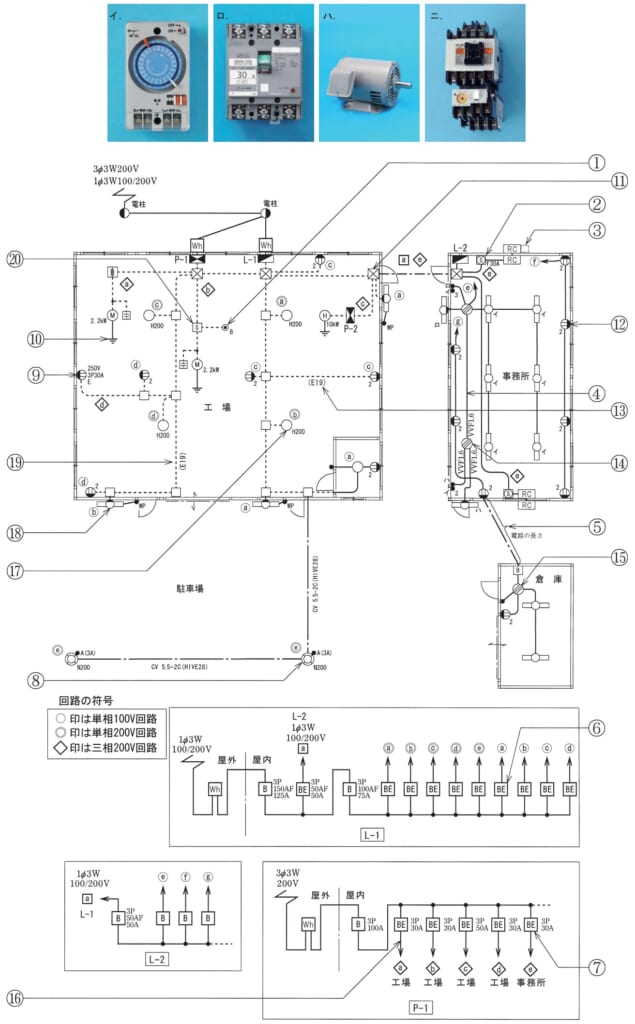

⑳で示す部分に使用される器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】Ⓢ（四角にS）が押しボタン（B）とつながっていれば、電磁開閉器です。電動機を押しボタンで入り切りします。
■1 ⑳の記号を読む
⑳は、工場の、四角にSを書いた記号です。
①の押しボタン（B）と点線でつながり、2.2 kWの電動機に電気を送っています。
押しボタンで電動機を入り切りするので、電磁開閉器を使います。
■2 写真をえらぶ
電磁開閉器はニです。
イはタイムスイッチ、ロは配線用遮断器、ハは電動機です。
答えは(ニ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
