第二種電気工事士 平成24年度(2012) 下期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器の定格電流とコンセントの組合せとして，不適切なものは。

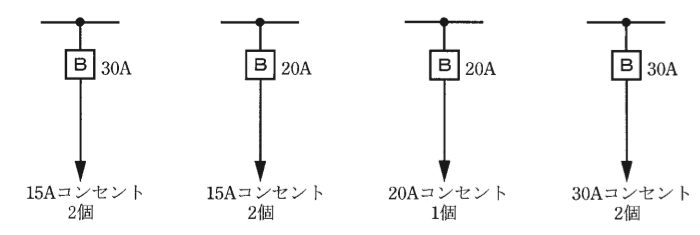

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器30 A，15 Aコンセント2個
- ロ 配線用遮断器20 A，15 Aコンセント2個
- ハ 配線用遮断器20 A，20 Aコンセント1個
- ニ 配線用遮断器30 A，30 Aコンセント2個
答えと解説を見る
正解はイ
解説
【考え方】20 Aの配線用遮断器には20 A以下のコンセント、30 Aの配線用遮断器には20 A以上30 A以下のコンセントをつなぎます。
■1 選択肢を1つずつ見る
イ：30 Aの遮断器に15 Aのコンセント → コンセントが小さすぎて不適切です。
ロ：20 Aの遮断器に15 Aのコンセント → 決まりどおりです。
ハ：20 Aの遮断器に20 Aのコンセント → 決まりどおりです。
ニ：30 Aの遮断器に30 Aのコンセント → 決まりどおりです。
答えは(イ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
