第二種電気工事士 平成24年度(2012) 下期 問2 過去問解説

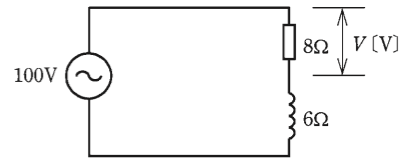

【考え方】抵抗とコイルの直列では、そのまま足さずに $\sqrt{R^2 + X^2}$ で全体の流れにくさを出します。 ■1 数字を整理する 電源電圧　100 V 抵抗　$R = 8\,\Omega$ コイルのリアクタンス（コイルの電流の流れにくさ）　$X = 6\,\Omega$ ■2 インピーダンスを出す $Z = \sqrt{8^2 + 6^2} = \sqrt{64 + 36} = \sqrt{100} = 10\,\Omega$ ■3 電流を出す $I = \dfrac{100}{10} = 10\,\mathrm{A}$ ■4 抵抗の電圧を出す $V = 10 \times 8 = 80\,\mathrm{V}$ 答えは(ニ)ピヨ。
