第二種電気工事士 平成24年度(2012) 下期 問22 過去問解説

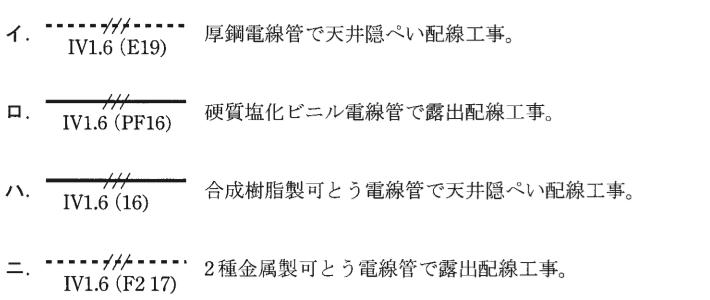

【考え方】線の種類で場所（実線＝天井隠ぺい配線、点線＝露出配線）、記号で管の種類（数字だけ＝厚鋼電線管、E＝ねじなし電線管、VE＝硬質塩化ビニル電線管、PF＝合成樹脂製可とう電線管、F2＝2種金属製可とう電線管）を表します。 ■1 ニ 点線は露出配線、（F2 17）は2種金属製可とう電線管です。→ 正しい組合せです。 ■2 ほかの選択肢 イ：（E19）はねじなし電線管で、点線なので露出配線です。厚鋼・天井隠ぺいはちがいます。 ロ：（PF16）は合成樹脂製可とう電線管で、実線なので天井隠ぺい配線です。 ハ：（16）は数字だけなので厚鋼電線管です。合成樹脂製可とう電線管ではありません。 答えは(ニ)ピヨ。
