第二種電気工事士 平成24年度(2012) 下期 問27 過去問解説

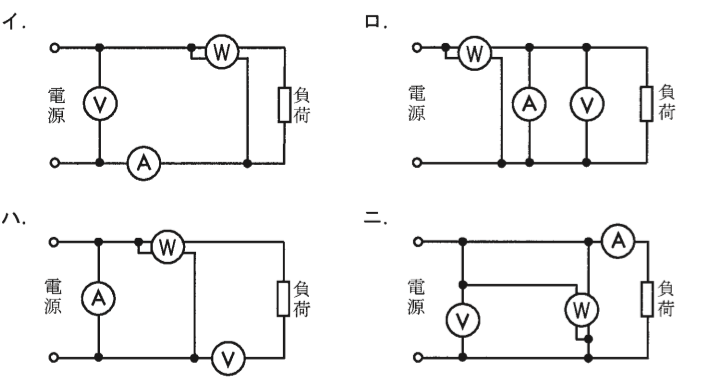

【考え方】電圧計は負荷と並列（横にならべる）、電流計は負荷と直列（同じ道に入れる）、電力計は電流の端子を直列・電圧の端子を並列につなぎます。 ■1 正しいつなぎ方 電圧計：電源の2本の線にまたがるようにつなぎます。 電流計：電流の通り道の途中に入れます。 電力計：電流の側を直列、電圧の側を並列にします。 このとおりなのはイです。 ■2 ほかの選択肢 ロ・ハ：電流計が並列につながっています。ハは電圧計も直列です。 ニ：電力計の電流の側が、負荷と直列になっていません。 答えは(イ)ピヨ。
