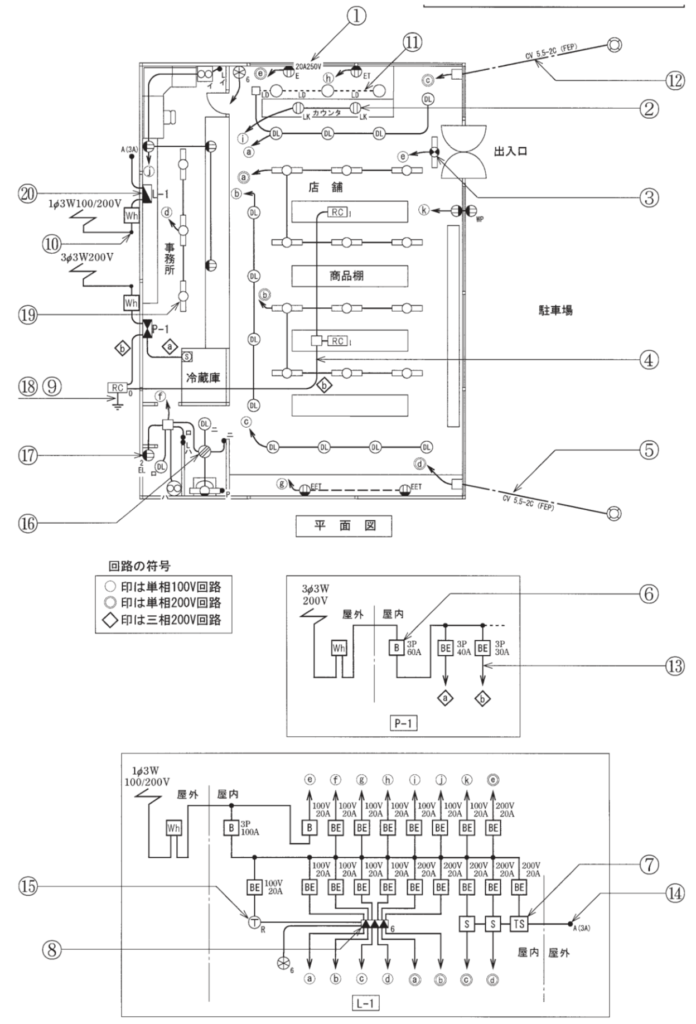

第二種電気工事士 平成24年度(2012) 下期 問32 過去問解説

【考え方】壁付のコンセントは丸の半分を黒くぬります。黒い部分がないものは天井付です。 ■1 ②の記号を読む ②は、カウンタの上にある、丸の中に2本の線があるコンセントの記号です。 丸の半分を黒くぬっていません。→ 天井に取り付けるコンセントです。 「LK」は抜け止め形（抜けにくい形）の印です。 ■2 ほかの選択肢 壁面なら、丸の半分を黒くぬります。 床面や二重床面は、別の記号や傍記で表します。 答えは(ニ)ピヨ。
