第二種電気工事士 平成24年度(2012) 下期 問41 過去問解説

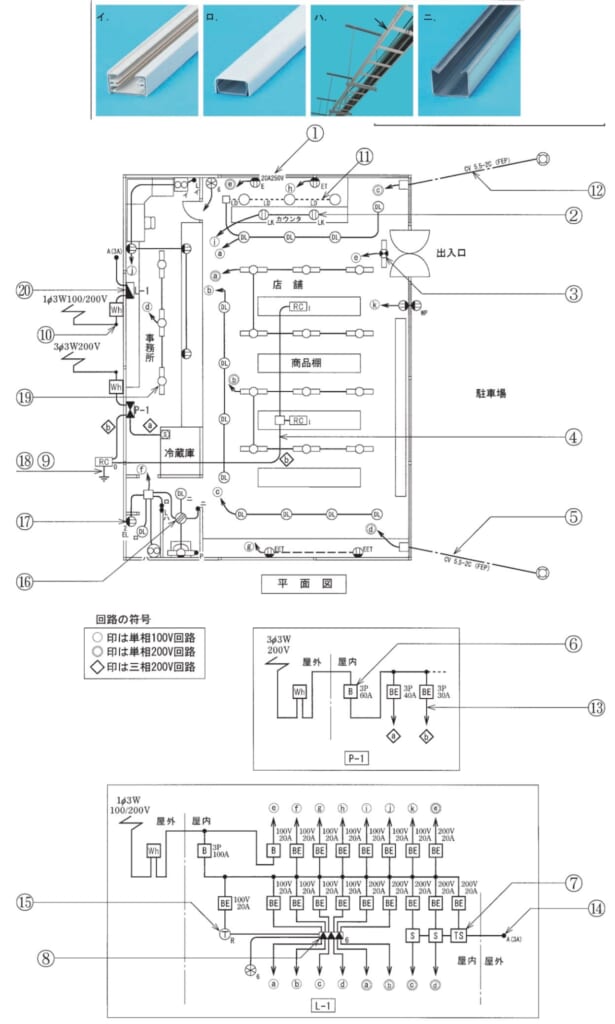

⑪で示す天井部分に取り付けられる図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】LDはライティングダクトの図記号です。中に電気の通る金属が入ったレールです。
■1 ⑪の記号を読む
⑪は、カウンタの上の照明の間をつなぐ点線のそばに「LD」と書かれています。
→ ライティングダクトです。照明器具を好きな位置に付けられます。
■2 写真をえらぶ
中に金属の線が見えるイです。
ハはケーブルラック、ロ・ニは中が空のダクトや線ぴです。
答えは(イ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問41
