第二種電気工事士 平成24年度(2012) 下期 問43 過去問解説

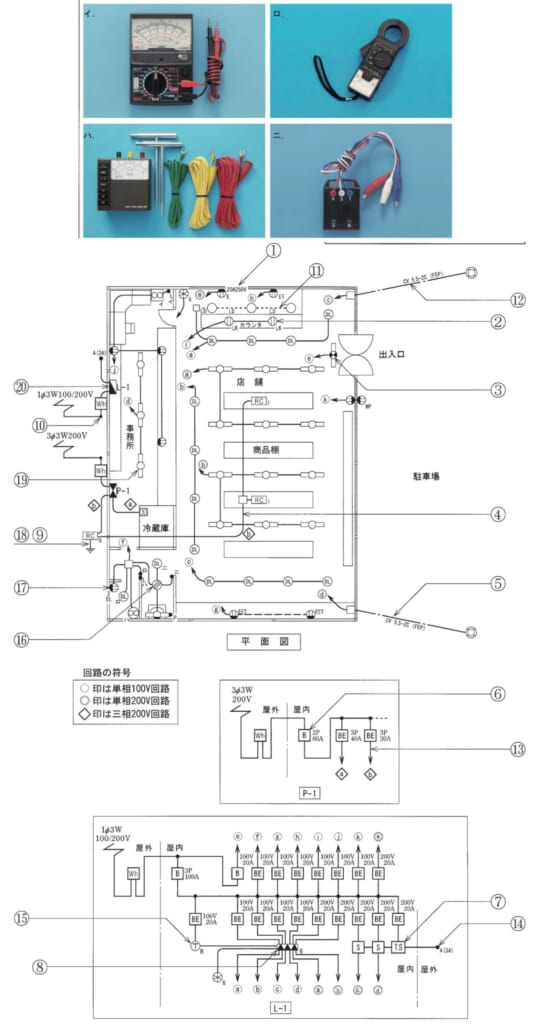

⑬で示す回路の相順（相回転）を調べるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】検相器は、三相の電線の順番（相順）が正しいかを調べる測定器です。
■1 ⑬の回路
⑬は、動力分電盤P-1から出る三相200 Vの回路ⓑです。
相順を調べるには、ニの検相器を使います。
3本の線（R・S・T）をつなぐと、順番が正しいかどうかがわかります。
■2 ほかの選択肢
イは回路計、ロはクランプメータ、ハは接地抵抗計です。
答えは(ニ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問43
