第二種電気工事士 平成24年度(2012) 下期 問45 過去問解説

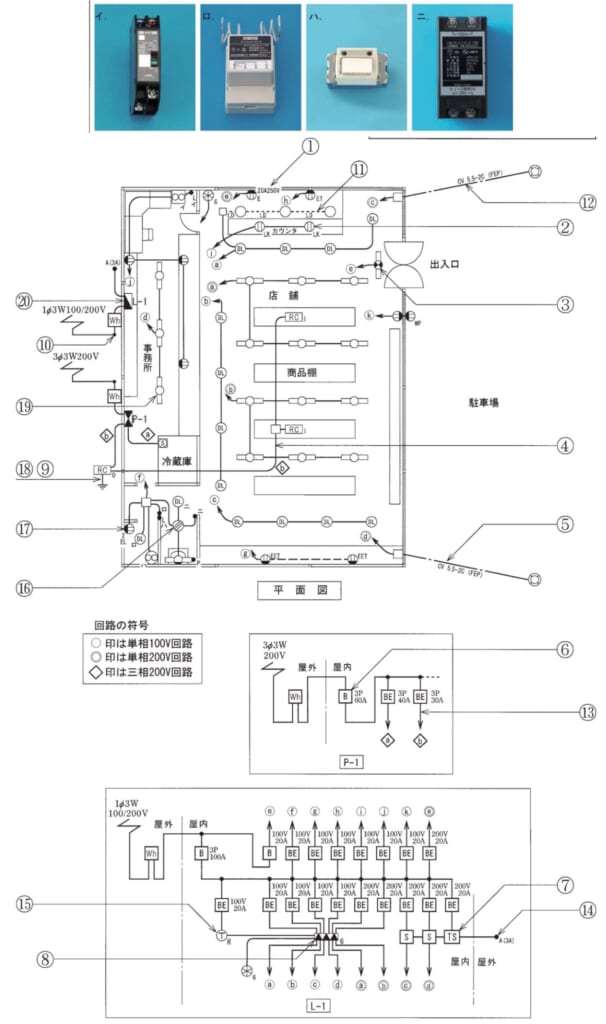

⑮で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】リモコントランスの図記号は、Tの丸にRです。100 Vをリモコン用の低い電圧（24 Vくらい）に下げます。
■1 ⑮の記号を読む
⑮は、丸の中にTを書き、そばにRと書いた記号です。
→ リモコントランス（リモコンの配線用に電圧を下げる変圧器）です。
■2 写真をえらぶ
「100V」「24V」と書かれたニです。
ロはチャイム用の小さな変圧器です。
答えは(ニ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問45
