第二種電気工事士 平成24年度(2012) 下期 問46 過去問解説
⑯で示すジョイントボックス内において，接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。

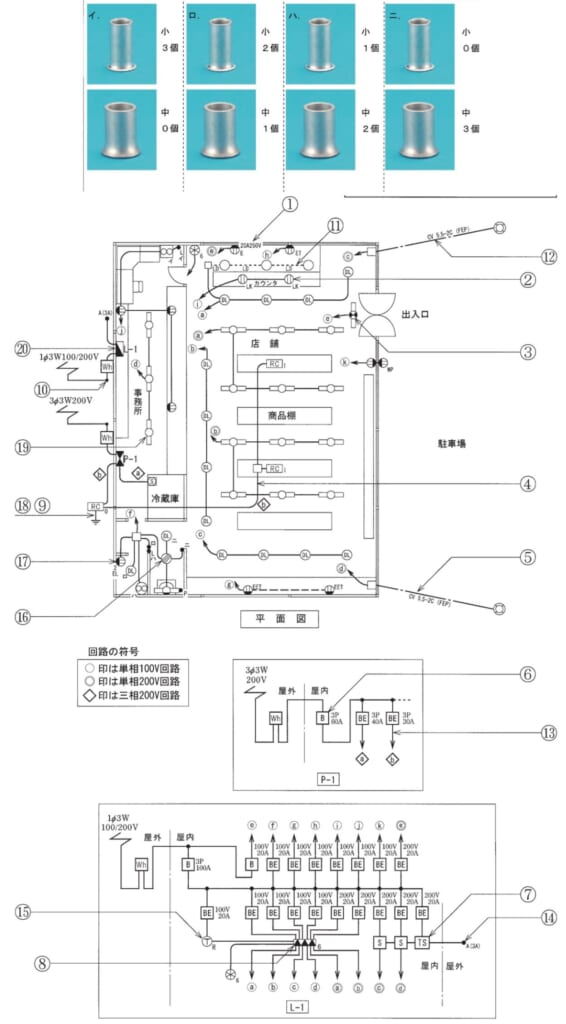

ただし，使用する電線はVVF1.6-2Cとし，ジョイントボックスを経由する電線は，すべて接続箇所を設けるものとする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ 小3個 中0個
- ロ 小2個 中1個
- ハ 小1個 中2個
- ニ 小0個 中3個
答えと解説を見る
正解はイ
解説
【考え方】1.6 mmの電線は、2本→小スリーブ（刻印○）、3〜4本→小スリーブ（刻印小）、5〜6本→中スリーブです。
■1 ⑯に来る線
⑯は、トイレの前のボックスです。
上のボックスからの電源（黒と白）、天井の照明「ニ」（2本）、スイッチ「ニ」（黒と返り線）、下の照明（2本）が来ます。
下の照明はプルスイッチ（P）付きなので、電源をそのまま送ります。
■2 つなぐ所を数える
白：電源・照明ニ・下の照明で3本 → 小
黒：電源・スイッチ・下の照明で3本 → 小
返り線：スイッチ・照明ニで2本 → 小
■3 まとめる
3か所とも4本以下です。→ 小3個、中0個
答えは(イ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
