第二種電気工事士 平成24年度(2012) 下期 問47 過去問解説

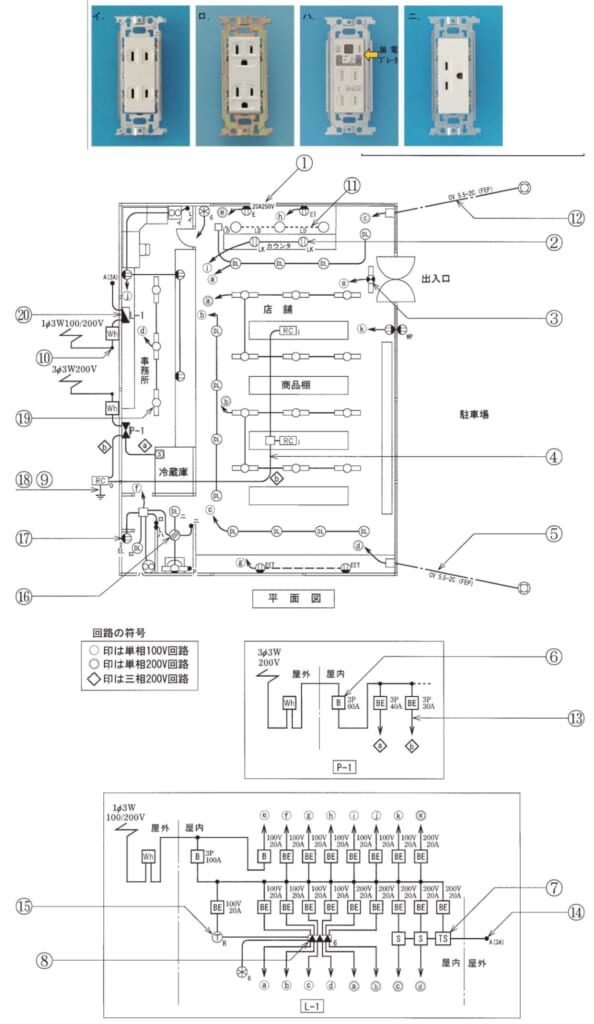

⑰で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】コンセントの傍記は、EL＝漏電遮断器付、2＝2口です。
■1 ⑰の記号を読む
⑰は、トイレの近くの「2 EL」と書いたコンセントです。
→ 漏電遮断器付の2口コンセントです。
水回りで使うので、電気がもれたらすぐ切れるようにしています。
■2 写真をえらぶ
2口で、「漏電ブレーカ」の付いたハです。
答えは(ハ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問47
