第二種電気工事士 平成24年度(2012) 下期 問49 過去問解説

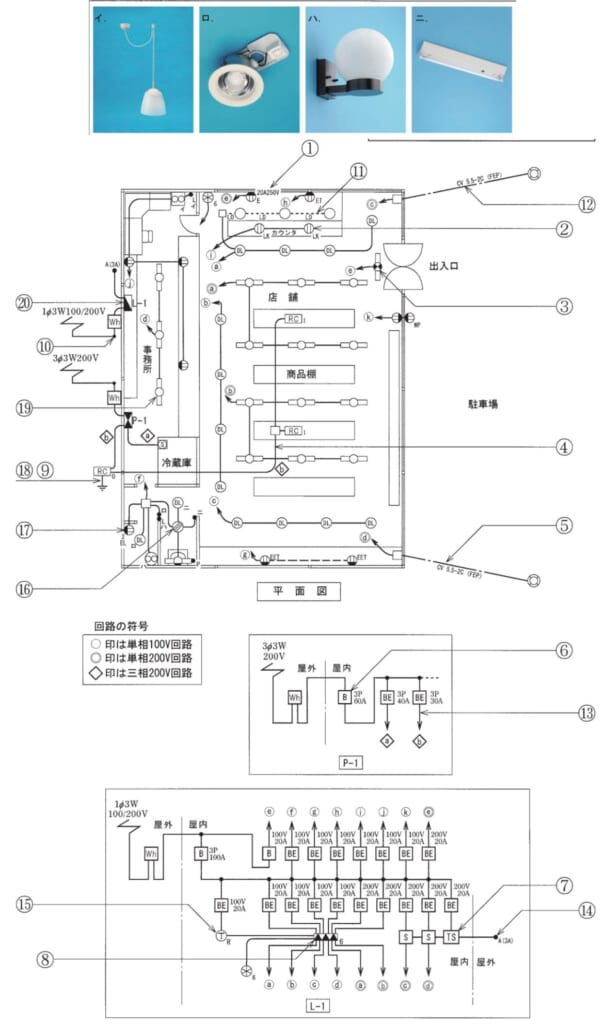

⑲で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】蛍光灯の図記号は、細長い四角の真ん中に丸です。
■1 ⑲の記号を読む
⑲は、事務所の、細長い四角の真ん中に丸を書いた記号です。→ 蛍光灯
■2 写真をえらぶ
細長い器具のニです。
イはペンダント、ロはダウンライト、ハは壁に付けるブラケットです。
答えは(ニ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問49
