第二種電気工事士 平成24年度(2012) 下期 問5 過去問解説

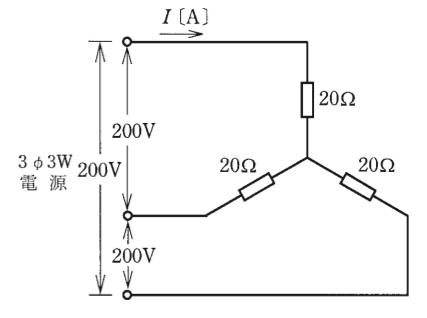

図のような三相3線式回路に流れる電流 $I$［A］は。
- イ 5.0
- ロ 5.8
- ハ 8.7
- ニ 10.0
答えと解説を見る
正解はロ
使う公式
Y結線の相電圧 $V = \dfrac{V_L}{\sqrt{3}}$（V_L：線間電圧[V]）
オームの法則 $I = \dfrac{V}{R}$
解説
【考え方】Y結線では，1つの抵抗にかかる電圧は線間電圧の $\dfrac{1}{\sqrt{3}}$ です。線電流は，その抵抗に流れる電流と同じです。

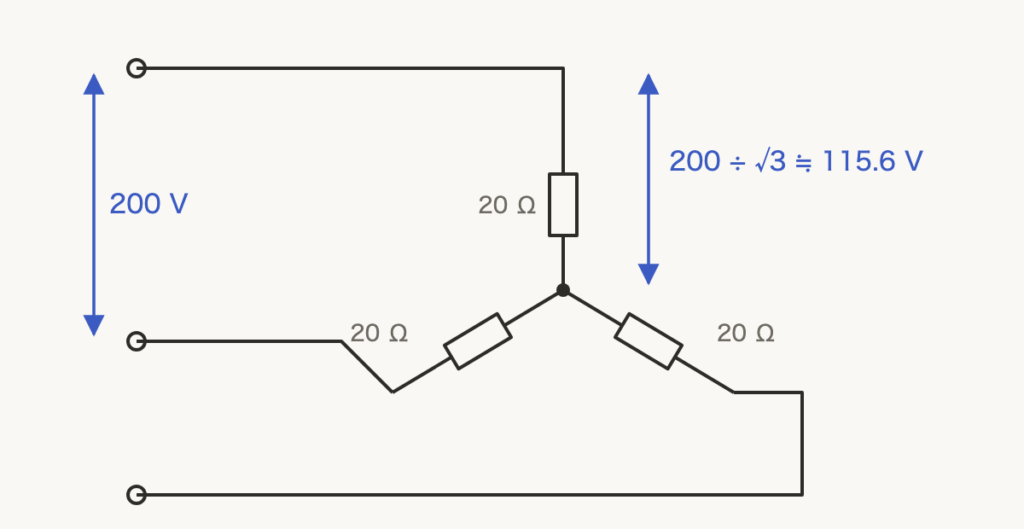

■1 1つの抵抗にかかる電圧を出す
線間電圧200 Vを√3でわります。
$V = \dfrac{200}{1.73} \fallingdotseq 115.6\,\mathrm{V}$

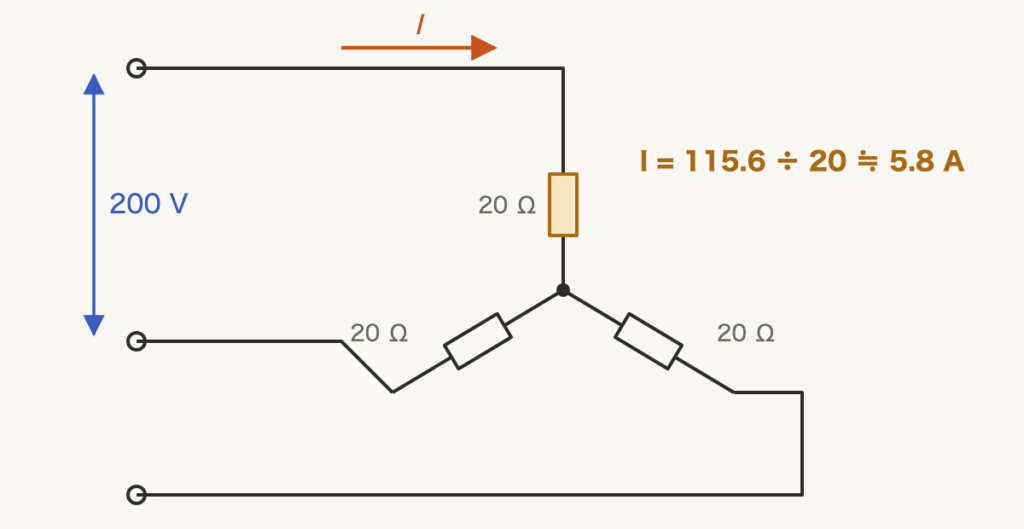

■2 電流を出す
Y結線では，線に流れる電流と抵抗に流れる電流は同じです。
$I = \dfrac{115.6}{20} \fallingdotseq 5.8\,\mathrm{A}$
答えは(ロ)ピヨ。
線間電圧200 Vを√3でわります。
$V = \dfrac{200}{1.73} \fallingdotseq 115.6\,\mathrm{V}$
■2 電流を出す
Y結線では，線に流れる電流と抵抗に流れる電流は同じです。
$I = \dfrac{115.6}{20} \fallingdotseq 5.8\,\mathrm{A}$
答えは(ロ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問5
