第二種電気工事士 平成25年度(2013) 上期 問15 過去問解説

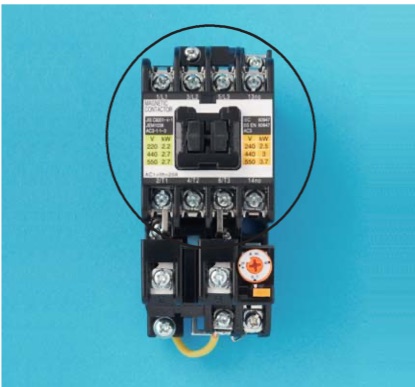

【考え方】電磁開閉器は、電磁接触器（入り切りをする部分）と熱動継電器（流れすぎを感じて切る部分）を組み合わせたものです。 ■1 写真を読む 写真は、モーターの入り切りに使う電磁開閉器です。 ○で囲まれた上の部分は、電磁石の力で接点を動かして入り切りする、電磁接触器です。 ■2 ほかの選択肢 ハ：熱動継電器（サーマルリレー）は、下の目盛りのダイヤルがある部分です。 ロ・ニ：漏電遮断器や漏電警報器は、この器具の部分ではありません。 答えは(イ)ピヨ。
