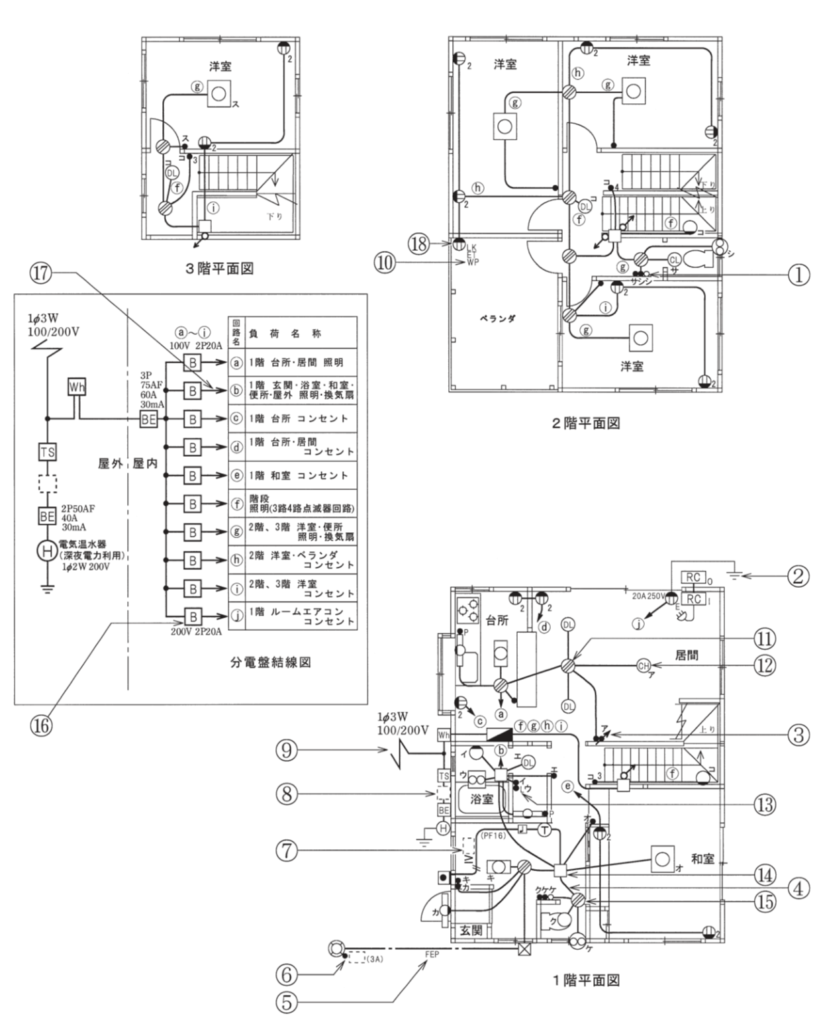

第二種電気工事士 平成25年度(2013) 上期 問34 過去問解説

【考え方】電源を次のボックスへ送るだけの配線は、黒（電圧側）と白（接地側）の2本です。 ■1 ④がどこかを見る ④は、⑭のジョイントボックス（電線をつなぐ箱）と、⑮のVVF用ジョイントボックスの間です。 ■2 ⑮で何をつなぐかを見る ⑮では、便所の照明「ク」、換気扇「ケ」、そのスイッチをつなぎます。 スイッチへの線は⑮のボックスから出すので、④を通りません。 ■3 本数を決める ④は電源の黒と白を⑮へ送るだけなので、最少2本です。→ (イ) 答えは(イ)ピヨ。
