第二種電気工事士 平成25年度(2013) 上期 問42 過去問解説

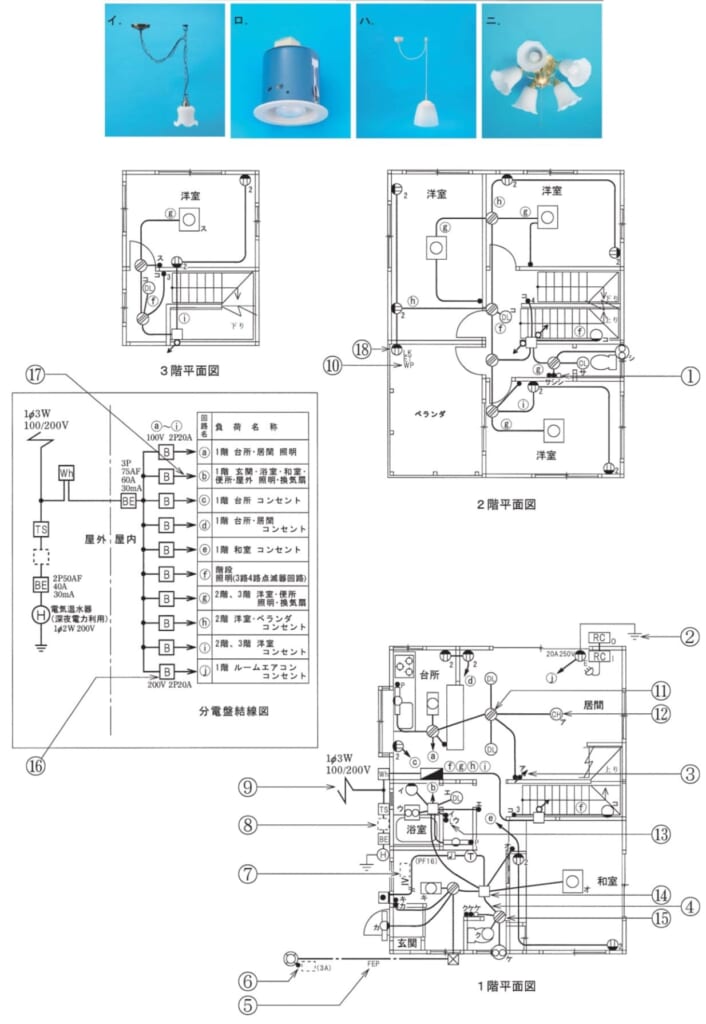

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】丸の中に CH は、シャンデリヤです。
■1 ⑫の記号を見る
⑫は居間の、丸の中に「CH」と書いた記号です。
■2 器具を選ぶ
CH はシャンデリヤで、いくつもの電球やかさの付いた、天井から下げる飾りの照明です。
写真ではニです。→ (ニ)
答えは(ニ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
