第二種電気工事士 平成25年度(2013) 上期 問43 過去問解説

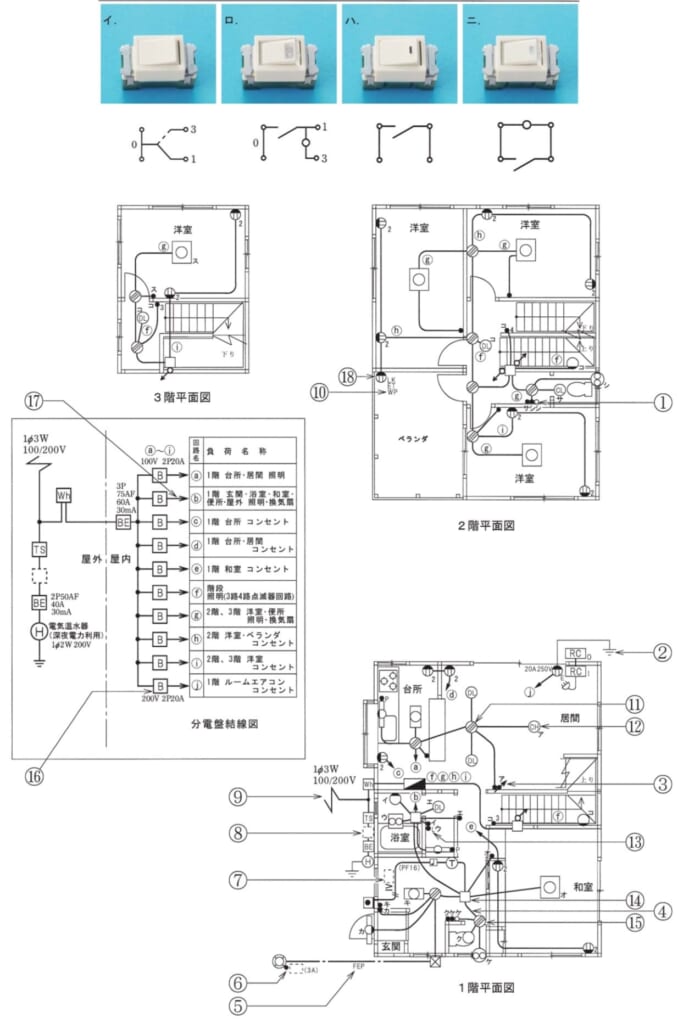

【考え方】スイッチの傍記は、L＝確認表示灯内蔵（入れているときに光る）、H＝位置表示灯内蔵（切っているときに光る）です。 ■1 ⑬の記号を見る ⑬は浴室の前の、「L」を添えた換気扇「ウ」のスイッチです。 ■2 L のスイッチの接点図 L は確認表示灯内蔵スイッチで、スイッチを入れて換気扇が動いているときにランプが光ります。 接点図で、ランプ（小さな丸）を端子3の側につないだロがこれです。→ (ロ) ■3 ほかの選択肢 ニはランプが接点と並んでつながる、位置表示灯内蔵スイッチ（切っているときに光る）です。 イは3路スイッチ、ハはふつうの片切スイッチです。 答えは(ロ)ピヨ。
