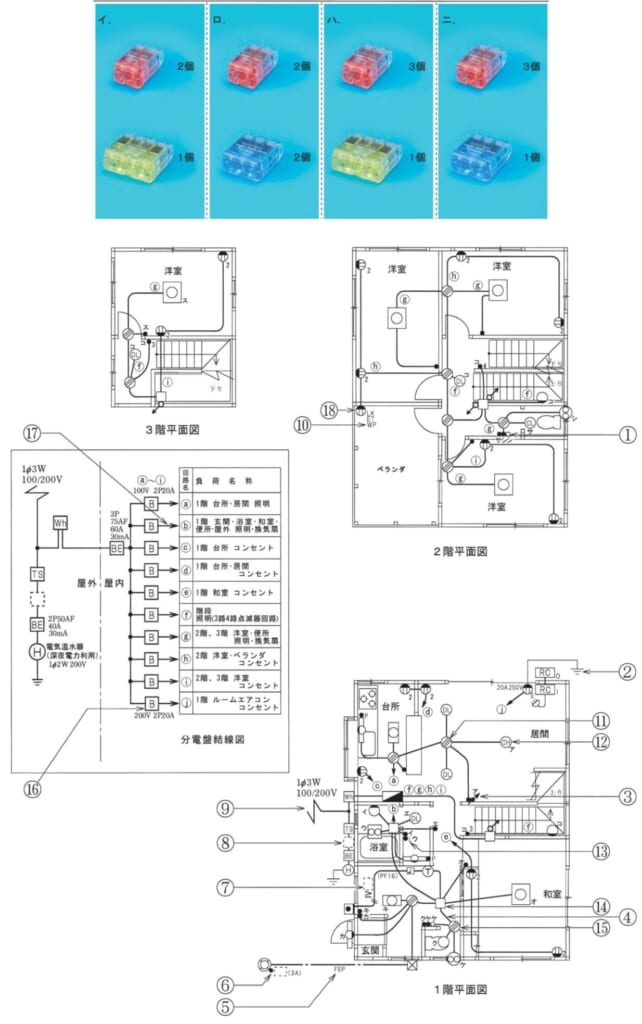

第二種電気工事士 平成25年度(2013) 上期 問45 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用・3本用・4本用など）を使います。 ■1 ⑮に来る線を並べる ④からの電源（黒・白） スイッチへの線（黒・白・返り線2本） 便所の照明「ク」（白・返り線） 換気扇「ケ」（白・返り線） スイッチには確認表示灯（○）があり、ランプを光らせるのに白い線がいるので、スイッチへは4本です。 ■2 つなぐ所ごとに数える 黒：電源・スイッチの2本 → 2本用 白：電源・スイッチ・照明・換気扇の4本 → 4本用 「ク」の返り線：2本 → 2本用 「ケ」の返り線：2本 → 2本用 ■3 まとめる 2本用が3個、4本用が1個なので、ハです。→ (ハ) 答えは(ハ)ピヨ。
