第二種電気工事士 平成25年度(2013) 上期 問46 過去問解説

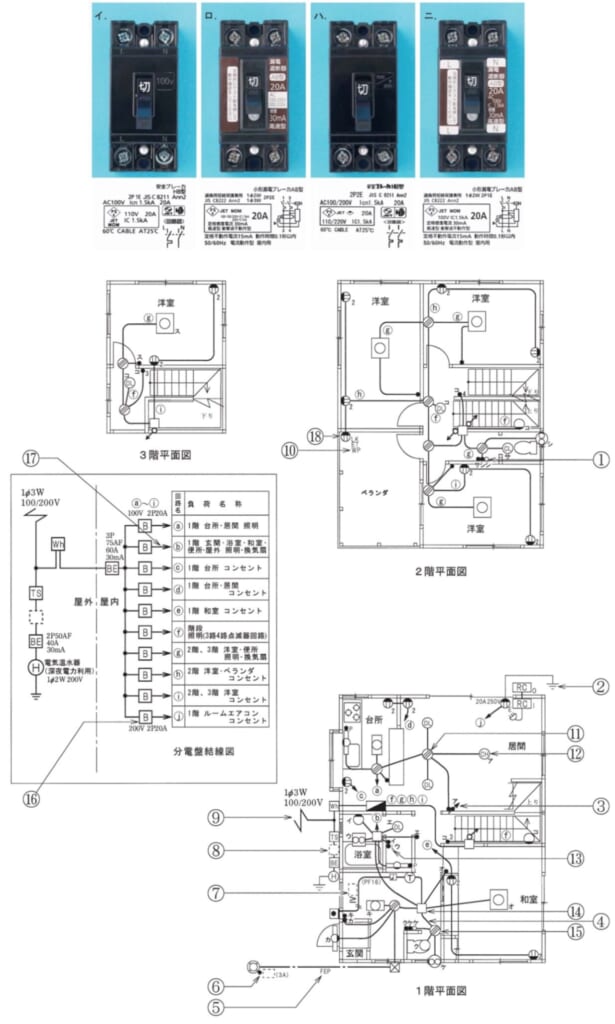

【考え方】200 V の分岐回路の配線用遮断器は2極2素子（2P2E）です。100 V だけの回路は2極1素子（2P1E）でもよいです。 ■1 ⑯がどこかを見る ⑯は、ⓙの1階ルームエアコン用コンセントの回路で、「200V 2P20A」です。 ■2 2極2素子を選ぶ 200 V の回路は、どちらの線も大地との間に電圧があります。 なので、2本とも電流を見て切る2極2素子（素子：電流の流れすぎを見つける部分）の配線用遮断器を使います。 写真では「2P2E」「AC100/200V」と書かれたハです。→ (ハ) ■3 ほかの選択肢 イは100 V 用の2P1E です。 ロ・ニは漏電遮断器です。漏電を切る役目は、主幹の漏電遮断器（BE）がしています。 答えは(ハ)ピヨ。
