第二種電気工事士 平成25年度(2013) 上期 問47 過去問解説

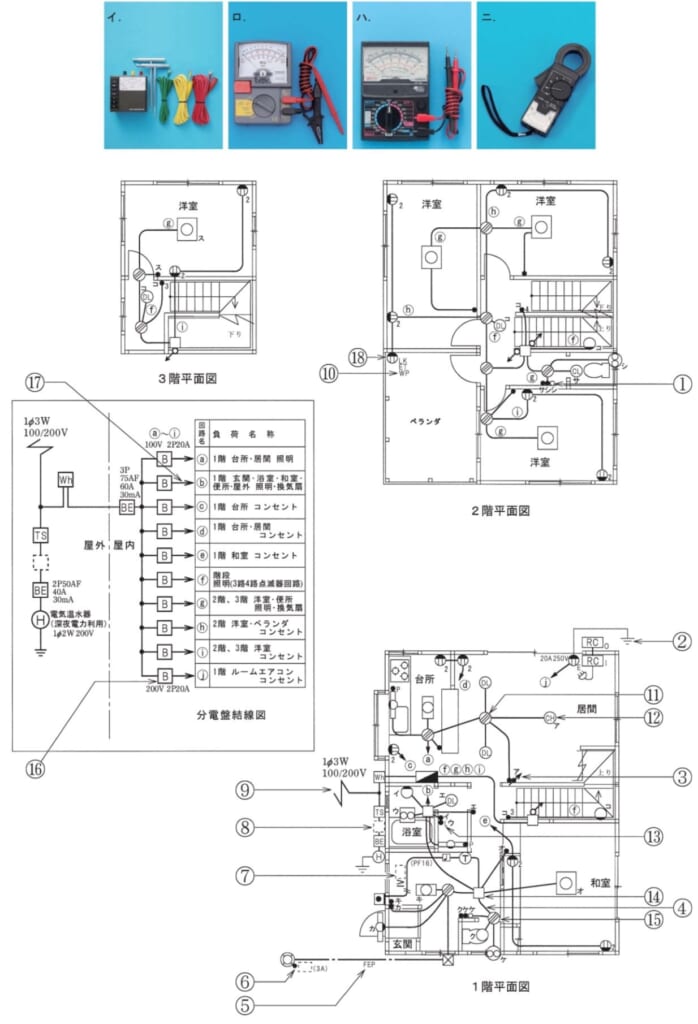

⑰で示す部分の負荷電流を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】負荷電流（使っている電流）は、クランプ形電流計で電線をはさむだけではかれます。
■1 ⑰がどこかを見る
⑰は、分電盤からⓑの回路へ行く配線です。
■2 測定器を選ぶ
回路を止めずに負荷電流をはかるには、電線をはさむだけのクランプ形電流計を使います。→ (ニ)
■3 ほかの選択肢
イは接地抵抗計、ロは絶縁抵抗計、ハは回路計（テスタ）です。
答えは(ニ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問47
