第二種電気工事士 平成25年度(2013) 上期 問50 過去問解説

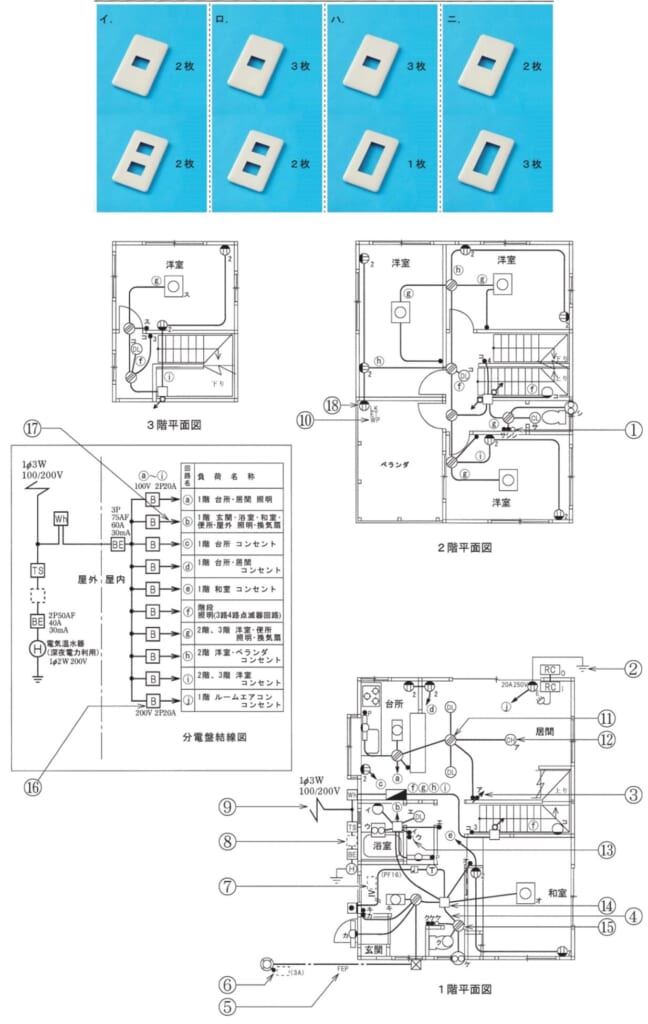

3階部分に使用するプレートの形状とその最少枚数の組合せで，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】プレートは、スイッチ1個なら1個用、2口のコンセントなど器具2個分なら2個用です。
■1 スイッチの数を見る
3階には、スイッチ「ス」（洋室側）とスイッチ「コ」（階段側）が、別々の場所に1個ずつあります。
なので、1個用のプレートが2枚いります。
■2 コンセントの数を見る
2口のコンセントが2か所あります。
2口のコンセントは器具2個分の大きさなので、2個用のプレートが2枚いります。
■3 まとめる
1個用2枚、2個用2枚の組合せです。→ (イ)
答えは(イ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
