第二種電気工事士 平成25年度(2013) 下期 問1 過去問解説

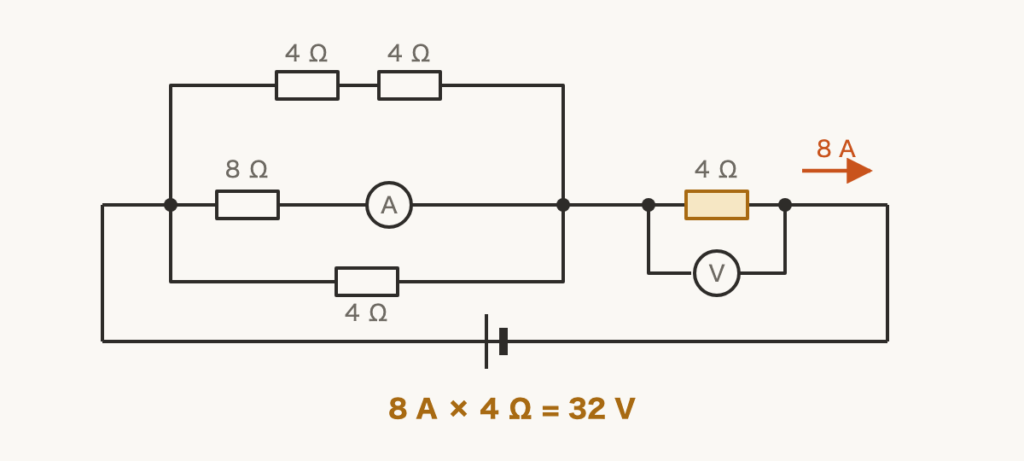

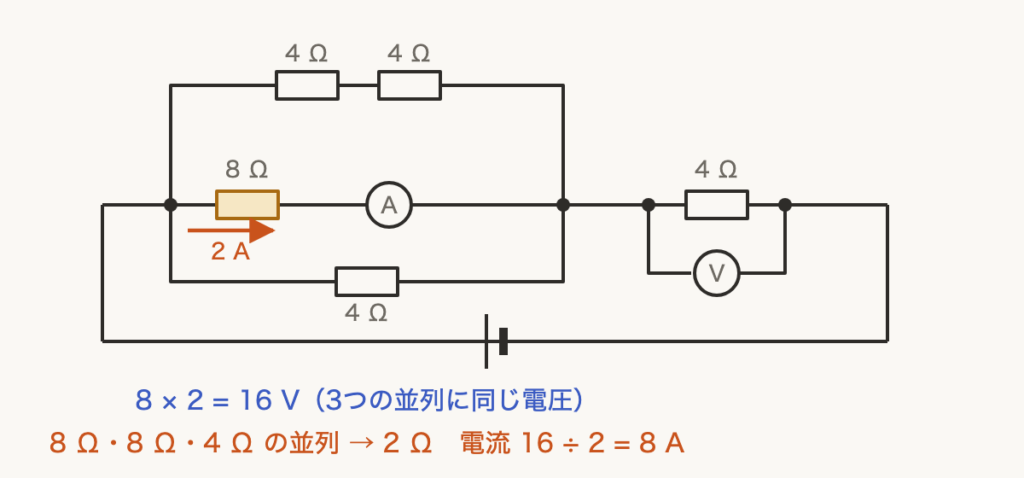

【考え方】電流計の8 Ωから，左の並列の部分の電圧を出します。並列はどの道も同じ電圧です。 ■1 左の並列の部分の電圧と電流を出す 電流計のある8 Ωに2 A流れるので，電圧は 8 × 2 = 16 Vです。 上の4 Ω＋4 Ω＝8 Ω，8 Ω，下の4 Ωの3つの並列にも16 Vがかかります。 3つの並列の合成抵抗を出して，全体の電流を求めます。 8 Ω、8 Ω、4 Ω（4 Ω は $\dfrac{1}{4} = \dfrac{2}{8}$ と書きかえます）の逆数を足します。 $\dfrac{1}{R} = \dfrac{1}{8} + \dfrac{1}{8} + \dfrac{2}{8}$ $= \dfrac{4}{8}$ $= \dfrac{1}{2}$ $R = 2\,\Omega$ $I = \dfrac{16}{2} = 8\,\mathrm{A}$ ■2 電圧計の値を出す 全体の8 Aは，右の4 Ωを通ります。電圧計はこの4 Ωの電圧をはかります。 $V = 8 \times 4 = 32\,\mathrm{V}$ 答えは(ロ)ピヨ。
