第二種電気工事士 平成25年度(2013) 下期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは2 m，配線用遮断器からコンセントまでは5 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

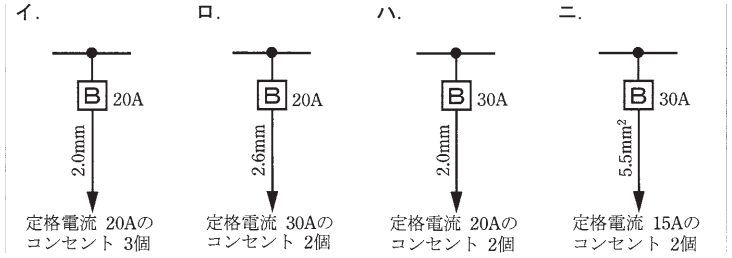

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器20 A，電線2.0 mm，定格電流20 Aのコンセント3個
- ロ 配線用遮断器20 A，電線2.6 mm，定格電流30 Aのコンセント2個
- ハ 配線用遮断器30 A，電線2.0 mm，定格電流20 Aのコンセント2個
- ニ 配線用遮断器30 A，電線5.5 mm²，定格電流15 Aのコンセント2個
答えと解説を見る
正解はイ
解説
【考え方】配線用遮断器20 A なら電線1.6 mm以上・コンセント20 A以下、30 A なら電線2.6 mm（5.5 mm²）以上・コンセント20 A以上30 A以下です。
■1 1つずつ確かめる
(イ) 20 A の遮断器、電線2.0 mm（1.6 mm以上）、コンセント20 A なので正しいです。コンセントの数には決まりがないので、3個でもよいです。
(ロ) 20 A の遮断器に30 A のコンセントなので、誤りです。
(ハ) 30 A の遮断器に2.0 mm の電線なので、細すぎます。
(ニ) 30 A の遮断器に15 A のコンセントなので、誤りです。
答えは(イ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
