第二種電気工事士 平成25年度(2013) 下期 問16 過去問解説

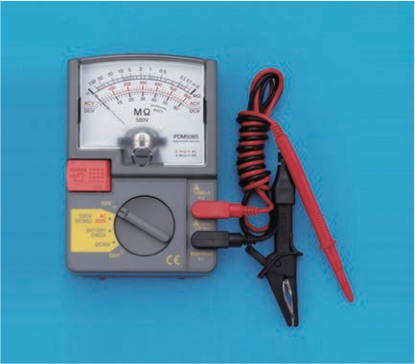

【考え方】絶縁抵抗計（メガー）は目盛の単位が MΩ（メガオーム）で、電線と大地の間などの絶縁抵抗をはかります。 ■1 目盛を見る 写真の測定器は、目盛に「MΩ」と書かれています。 MΩ（メガオーム）は、1 000 000 Ω を表す、とても大きな抵抗の単位です。 ■2 名前を決める 電気がもれていないかを調べる、絶縁抵抗計（メガー）です。→ (イ) 漏れ電流計は A（mA）、接地抵抗計は Ω の目盛です。検相器は三相の相の順番を調べる器具で、目盛はありません。 答えは(イ)ピヨ。
