第二種電気工事士 平成25年度(2013) 下期 問31 過去問解説

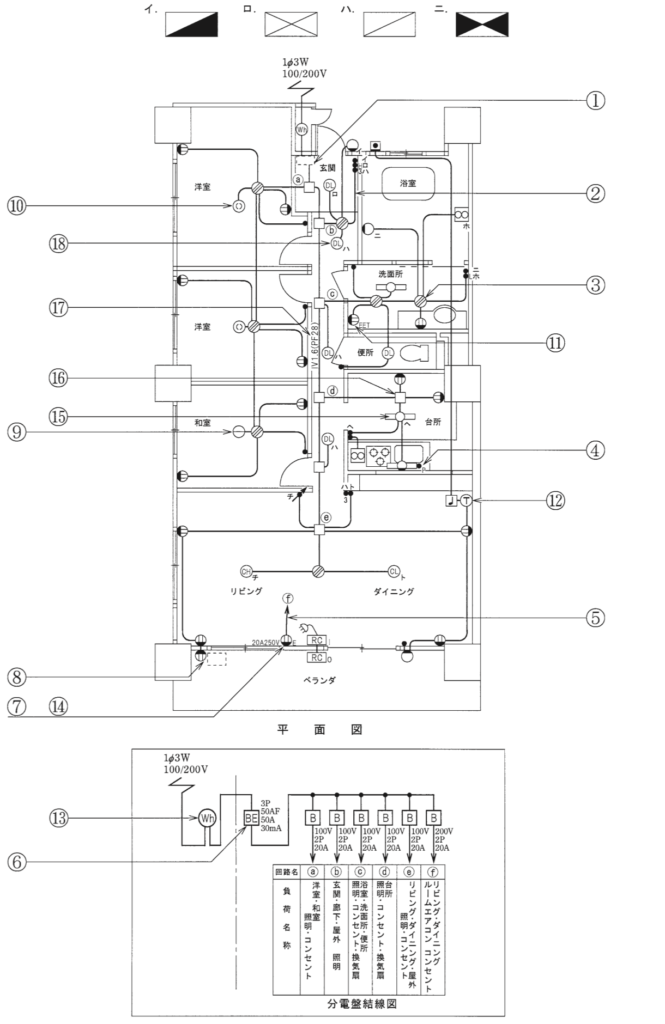

①で示す部分に取り付ける分電盤の図記号は。
（選択肢イ〜ニの図記号は，図の上の部分にあります。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。）
【注意】1.屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。2.屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。3.漏電遮断器は，定格感度電流30 mA，動作時間0.1秒以内のものを使用している。4.選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】分電盤の図記号は、長方形をななめに区切って、片側を黒くぬったものです。
■1 ①を見る
①は、玄関の点線の四角で、分電盤を付ける場所です。
■2 記号を選ぶ
長方形をななめに区切り、片側を黒くぬった記号（イ）が分電盤です。→ (イ)
■3 ほかの選択肢
ロのように長方形に×を書いたものは、配電盤です。
答えは(イ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問31
