第二種電気工事士 平成25年度(2013) 下期 問34 過去問解説

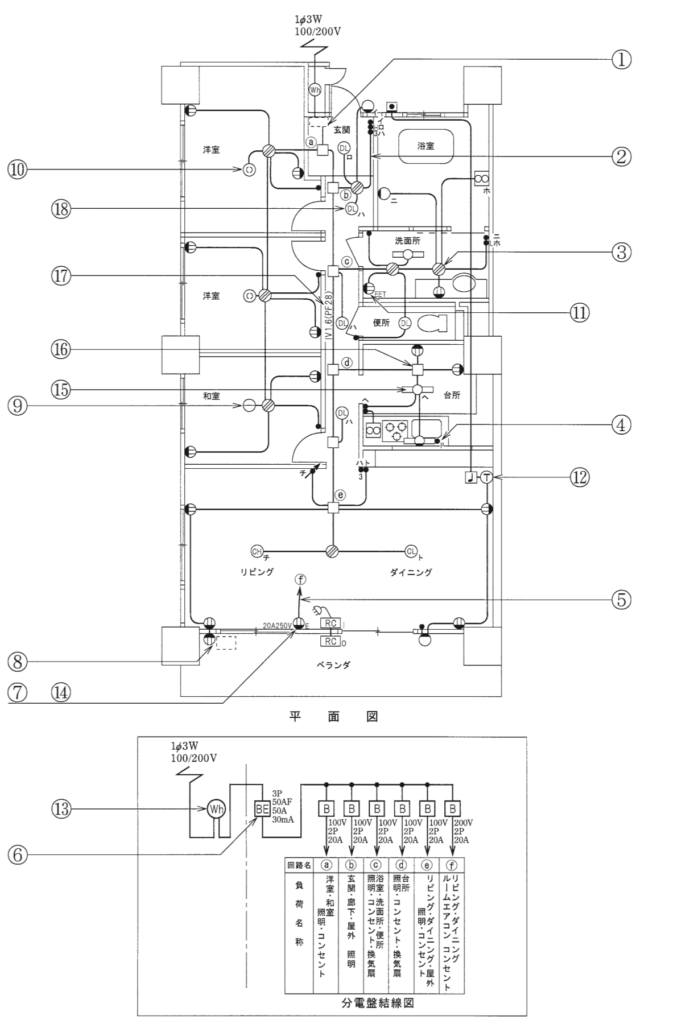

④で示す図記号の名称は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）
- イ 圧力スイッチ
- ロ プルスイッチ
- ハ ペンダントスイッチ
- ニ 押しボタン
答えと解説を見る
正解はロ
解説
【考え方】プルスイッチの図記号は、黒丸（スイッチ）に P を添えます。
■1 ④を見る
④は台所の流し台の照明の横にある、黒丸に「P」を添えた記号です。
■2 名前を決める
P はプル（引く）で、ひもを引いて入り切りするプルスイッチです。→ (ロ)
照明器具に付いていることが多いです。
答えは(ロ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問34
