第二種電気工事士 平成25年度(2013) 下期 問37 過去問解説

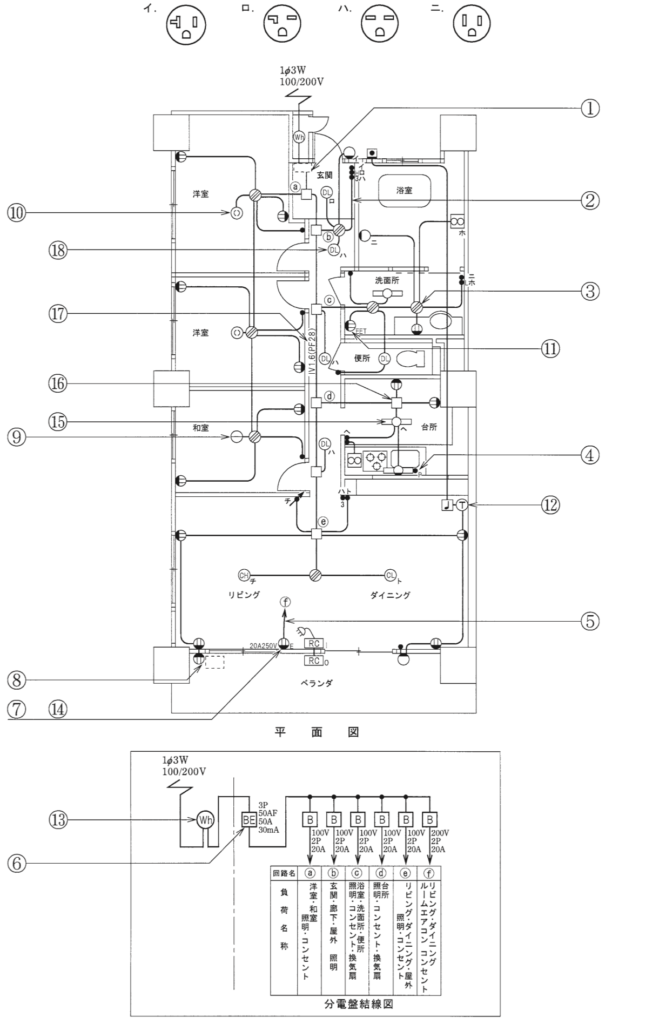

⑦で示す器具はルームエアコン（定格20A250V）用コンセントである。コンセントの極配置（刃受）で，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニの図は，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】接地極付コンセントの極配置は、250 V用は刃受が横向き、125 V用はたて向きです。20 A用は片方がかぎ形（L字）です。
■1 ⑦を見る
⑦はベランダ側の「20A250V E」のコンセントです。
■2 形を決める
250 V用なので、刃受（差し込む穴）が横向きです。
20 A用なので、片方の穴がかぎ形（L字）です。
E は接地極付なので、下に半円の穴があります。
この形はロです。→ (ロ)
■3 ほかの選択肢
イは20 A 125 V、ハは15 A 250 V、ニは15 A 125 V の形です。
答えは(ロ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問37
