第二種電気工事士 平成25年度(2013) 下期 問42 過去問解説

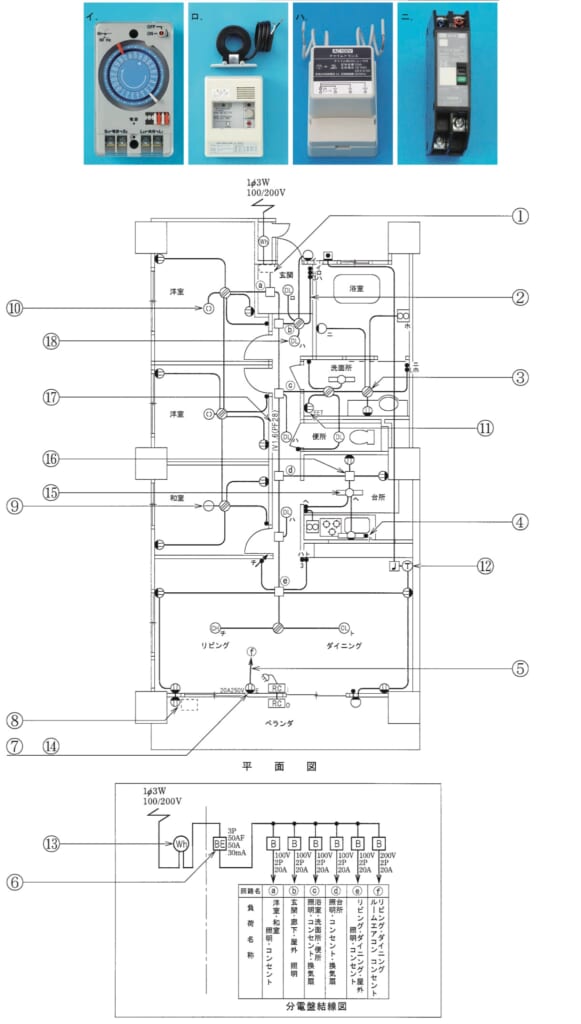

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】丸の中に T は、ベル変圧器（チャイムトランス）です。100 V をチャイムを鳴らす低い電圧に下げます。
■1 ⑫を見る
⑫は台所のチャイムの近くにある、丸の中に「T」を書いた記号です。
■2 器具を選ぶ
ベル変圧器は、100 V を8 V や12 V くらいの低い電圧に下げて、チャイムを鳴らします。
写真ハには「チャイムトランス」と書かれています。→ (ハ)
■3 ほかの選択肢
イはタイムスイッチです。
答えは(ハ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問42
