第二種電気工事士 平成25年度(2013) 下期 問43 過去問解説

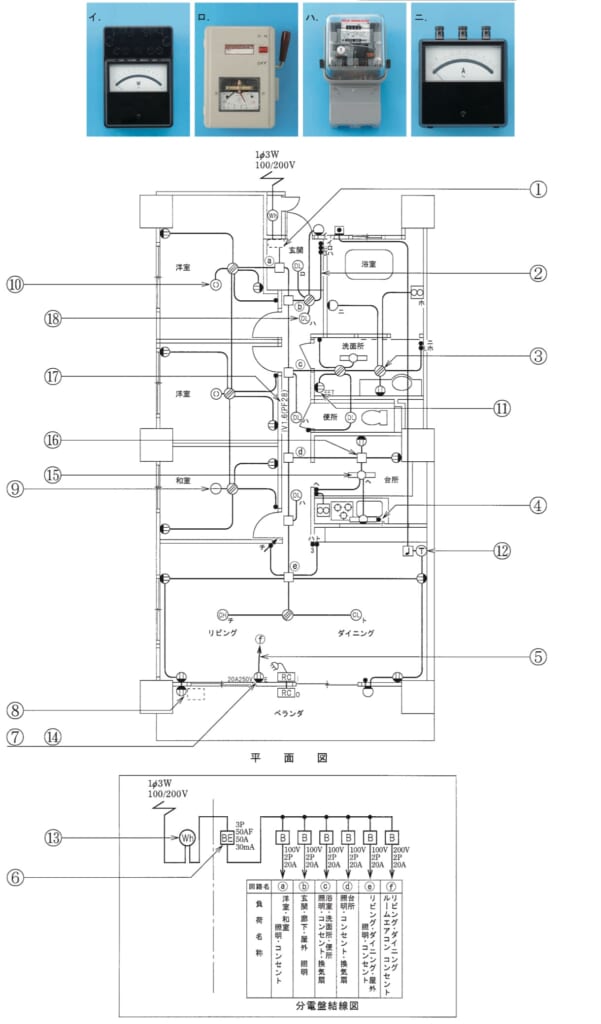

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】Wh は電力量計で、使った電気の量（電力量）をはかります。
■1 ⑬を見る
⑬は、分電盤結線図の「Wh」の記号です。
■2 器具を選ぶ
電力量計は、数字が並ぶ計量の窓と、回る円板が見えるハです。→ (ハ)
■3 ほかの選択肢
イは電力計（目盛に W）、ニは電流計（目盛に A）です。
答えは(ハ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問43
