第二種電気工事士 平成25年度(2013) 下期 問44 過去問解説

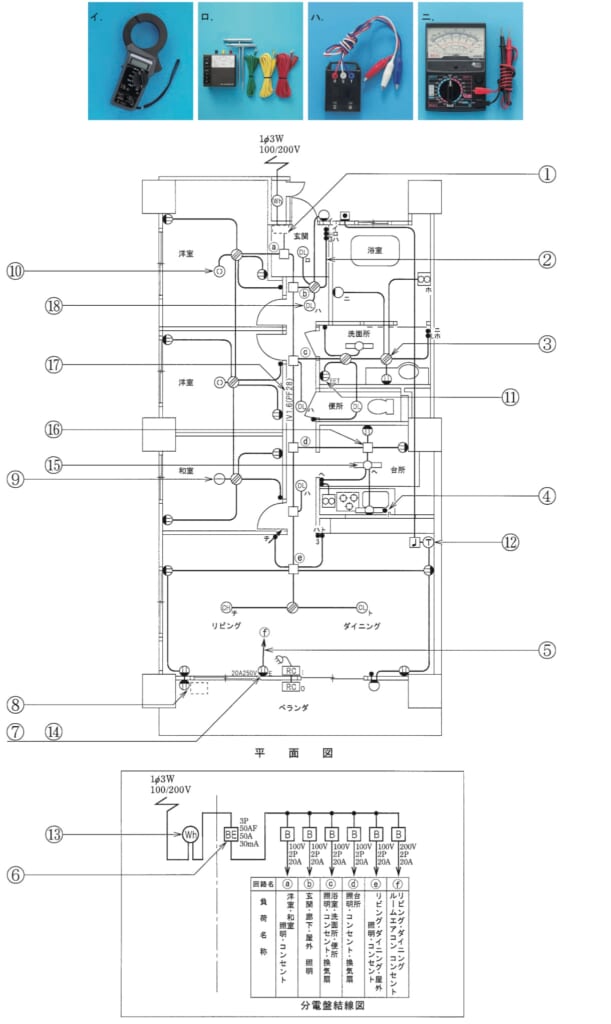

⑭で示すコンセントの電圧を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの電圧は、回路計（テスタ）ではかります。
■1 ⑭を見る
⑭は「20A250V E」のコンセントです。
■2 測定器を選ぶ
写真ニは回路計で、電圧をはかれます。→ (ニ)
■3 ほかの選択肢
イはクランプメータ（電流をはかる）、ロは接地抵抗計、ハは検相器（三相の相の順番を調べる）です。
答えは(ニ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問44
