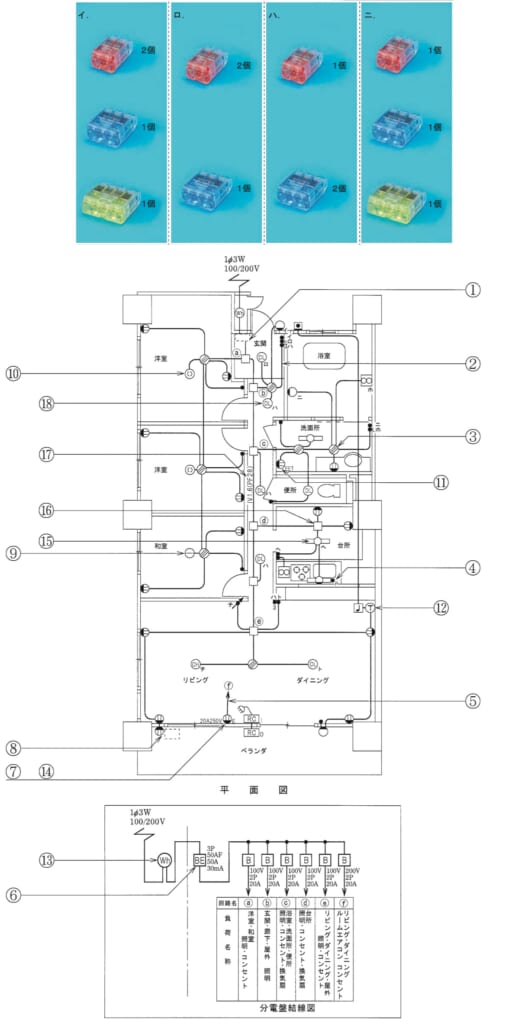

第二種電気工事士 平成25年度(2013) 下期 問45 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用・3本用・4本用など）を使います。 ■1 ⑮に来る線を並べる ⑯のボックスからの電源（黒・白） スイッチへの線（黒・返り線・白の3本） 蛍光灯「へ」（白・返り線） 流し台の照明（黒・白） スイッチへ白が要るのは、スイッチの下の換気扇へ白を送るためです。 ■2 つなぐ所ごとに数える 黒：電源・スイッチ・流し台の照明の3本 → 3本用 白：電源・スイッチ・蛍光灯・流し台の照明の4本 → 4本用 返り線：スイッチ・蛍光灯の2本 → 2本用 ■3 まとめる 2本用・3本用・4本用が1個ずつなので、ニです。→ (ニ) 答えは(ニ)ピヨ。
