第二種電気工事士 平成25年度(2013) 下期 問46 過去問解説
⑯で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。

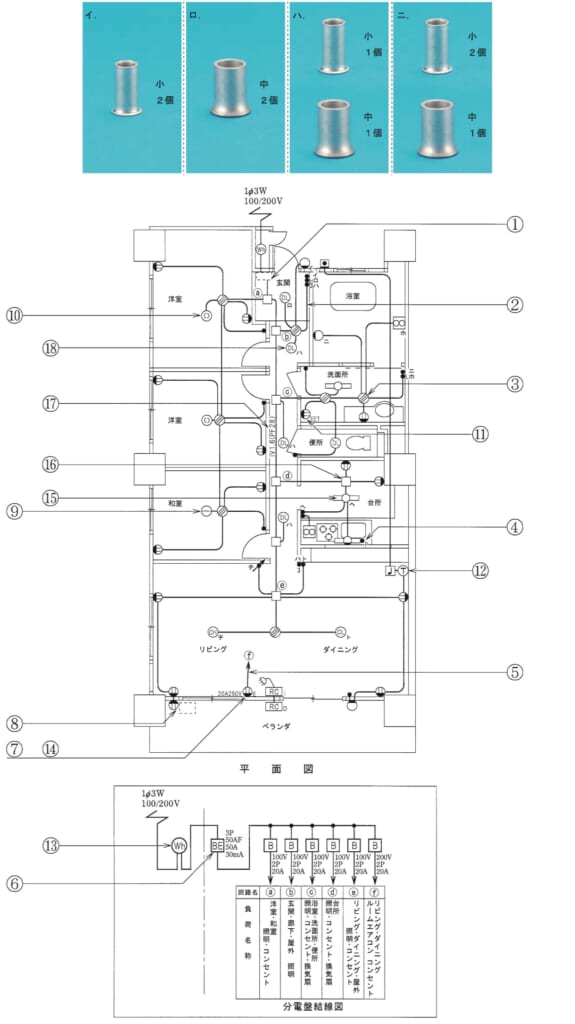

ただし，使用する電線は，すべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】リングスリーブ（1.6 mm）は、2本→小（刻印○）、3〜4本→小（刻印小）、5〜6本→中です。
■1 ⑯に来る線を並べる
ⓓのボックスからの電源（黒・白）
上のコンセント（黒・白）
右のコンセント（黒・白）
⑮のボックスへの線（黒・白）
どれも電源をそのまま送るだけです。
■2 つなぐ所ごとに数える
黒：4本 → 小スリーブ
白：4本 → 小スリーブ
■3 まとめる
小スリーブが2個です。→ (イ)
答えは(イ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
