第二種電気工事士 平成25年度(2013) 下期 問47 過去問解説

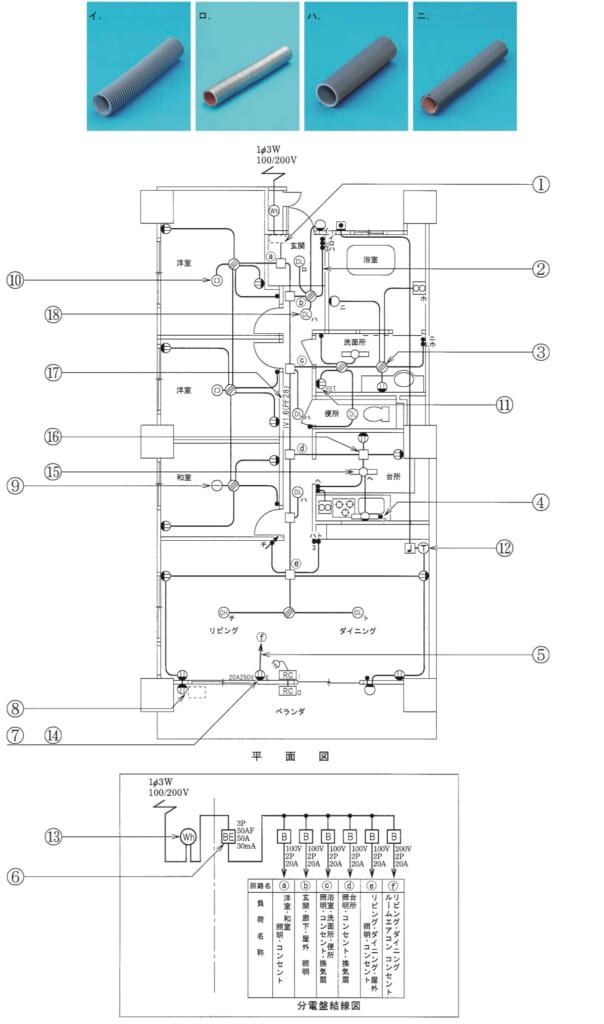

⑰で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】PF28 は、合成樹脂製可とう電線管（PF管）の太さ28 です。PF管は灰色の波形の管です。
■1 ⑰を見る
⑰は「IV1.6（PF28）」と書かれた部分です。
■2 物を選ぶ
PF は合成樹脂製可とう電線管で、曲げやすい（可とう）、灰色の波形の管です。
写真ではイです。→ (イ)
■3 ほかの選択肢
ロは金属製の可とう電線管、ハは硬質塩化ビニル電線管（まっすぐな管）です。
答えは(イ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問47
