第二種電気工事士 平成25年度(2013) 下期 問48 過去問解説

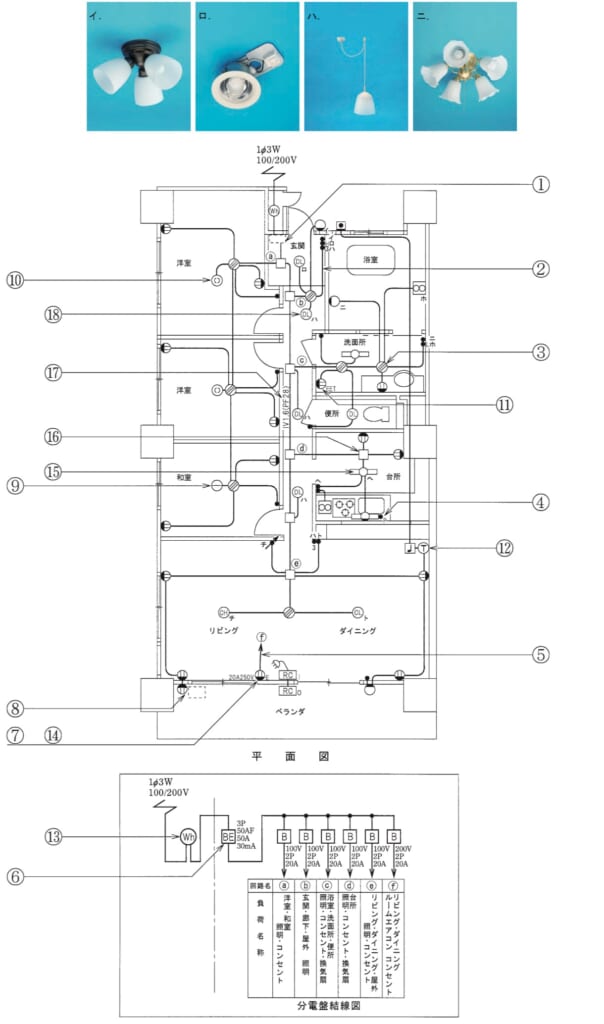

⑱で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】丸の中に DL は、ダウンライト（天井に埋め込む照明）です。
■1 ⑱を見る
⑱は廊下の、丸の中に「DL」と書いた記号です。
■2 器具を選ぶ
天井に埋め込む形のロです。→ (ロ)
■3 ほかの選択肢
ハはひもで吊るすペンダント、イ・ニは天井に直接付ける照明です。
答えは(ロ)ピヨ。
出典：平成25年度（2013） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問48
