第二種電気工事士 平成26年度(2014) 上期 問24 過去問解説

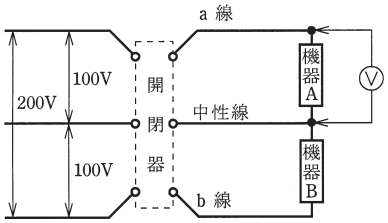

図のような単相3線式回路で，開閉器を閉じて機器Aの両端の電圧を測定したところ150 Vを示した。この原因として，考えられるものは。
- イ 機器Aの内部で断線している。
- ロ a線が断線している。
- ハ 中性線が断線している。
- ニ b線が断線している。
答えと解説を見る
正解はハ
解説
【考え方】中性線が切れると、機器 A と B が直列になり、200 V が2つに分かれてかかります。
■1 ふつうのとき
単相3線式では、機器 A には中性線と a線の間の100 V がかかります。
■2 中性線が切れたとき
中性線が切れると、A と B は直列（1本の道につながった形）になります。
A と B には、外側の2本（a線と b線）の間の200 V がかかります。
200 V は、A と B の抵抗の大きさに合わせて分かれるので、A に150 V がかかることがあります。→ (ハ)
■3 ほかの選択肢
a線や b線が切れたり、A の中が切れたりしても、A に150 V はかかりません。
答えは(ハ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問24
