第二種電気工事士 平成26年度(2014) 上期 問34 過去問解説

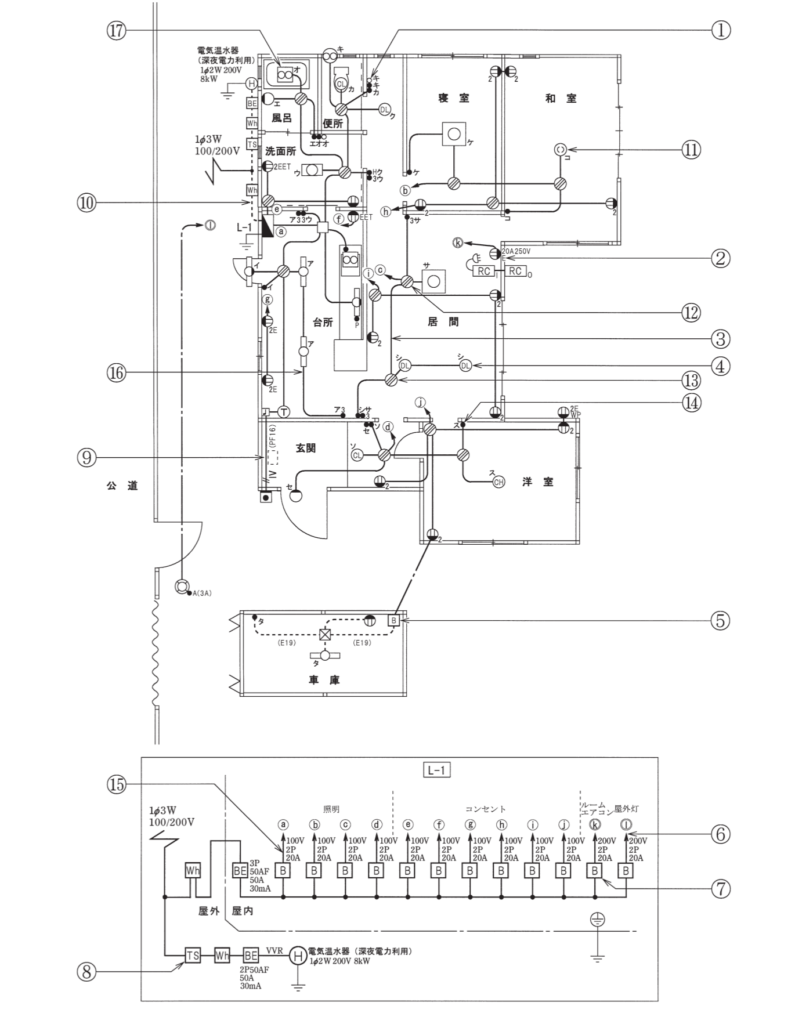

④で示す図記号の名称は。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）
- イ シーリング（天井直付）
- ロ 埋込器具
- ハ シャンデリア
- ニ ペンダント
答えと解説を見る
正解はロ
解説
【考え方】埋込器具（ダウンライト）の図記号は、丸の中に DL です。
■1 ④を見る
④は居間の、丸の中に「DL」と書いた記号です。
■2 名前を決める
DL はダウンライトで、天井に埋め込んで付ける照明（埋込器具）です。→ (ロ)
■3 ほかの選択肢
シーリングは CL、シャンデリアは CH、ペンダントは丸に縦線で表します。
答えは(ロ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問34
