第二種電気工事士 平成26年度(2014) 上期 問42 過去問解説
⑫で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。

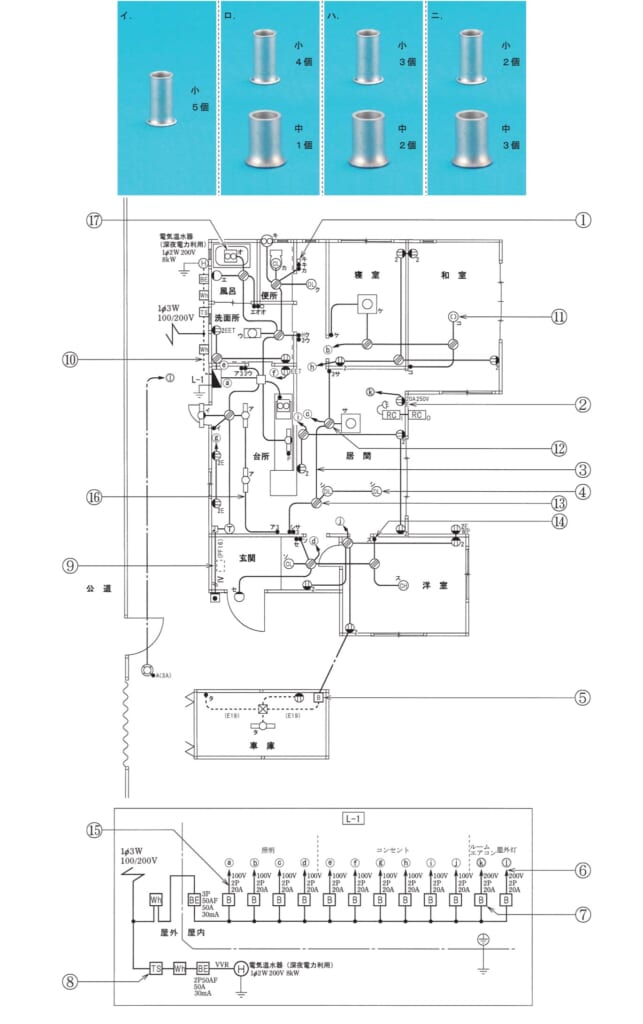

ただし，使用する電線はVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】リングスリーブ（1.6 mm）は、2本→小（刻印○）、3〜4本→小（刻印小）、5〜6本→中です。
■1 ⑫に来る線を並べる
L-1 からの電源ⓒ（黒・白）
上の3路スイッチ「3サ」（渡り線2本・返り線）
照明「サ」（白・返り線）
③から下のボックス⑬への線（黒・白・渡り線2本）
上の3路スイッチの「0」は照明側（返り線）にします。
■2 つなぐ所ごとに数える
黒：電源・③の2本
白：電源・照明・③の3本
渡り線：2か所（2本ずつ）
返り線：3路スイッチ・照明の2本
合わせて5か所で、どこも1.6 mm が2〜3本です。
■3 まとめる
小スリーブが5個です。→ (イ)
答えは(イ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
