第二種電気工事士 平成26年度(2014) 上期 問44 過去問解説

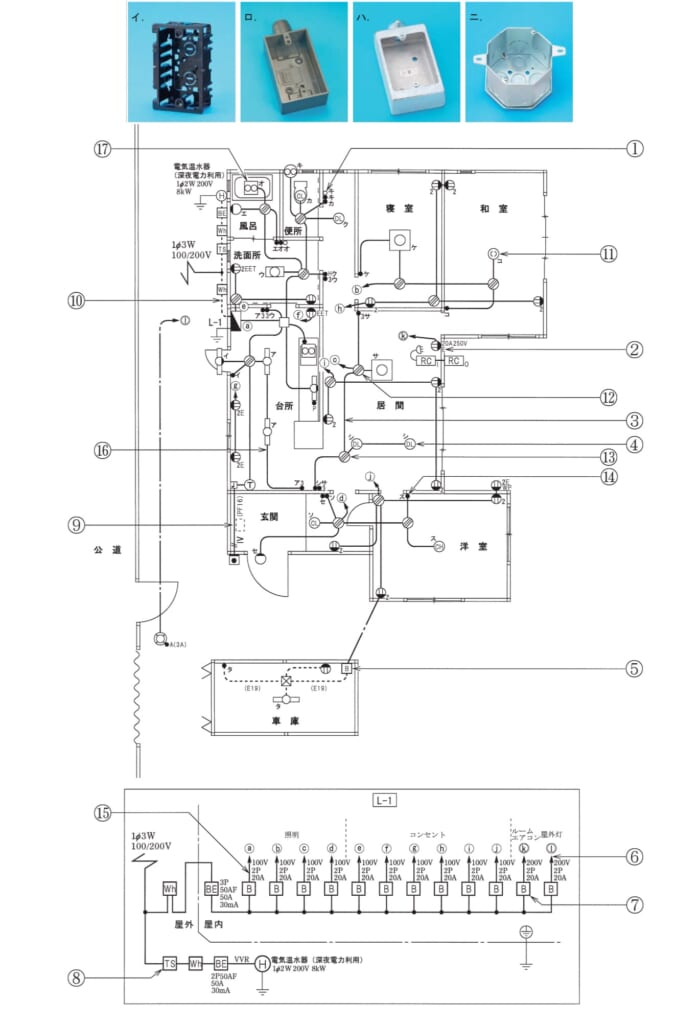

⑭で示す点滅器の取付け工事に使用する材料として，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】VVF ケーブル工事の埋込スイッチには、合成樹脂製の埋込スイッチボックスを使います。
■1 ⑭を見る
⑭は、洋室の入口のスイッチ「ス」です。
■2 材料を選ぶ
木造の家の VVF ケーブル工事なので、壁に埋め込む合成樹脂製のスイッチボックス（イ）を使います。→ (イ)
■3 ほかの選択肢
ロ・ハは管をつなぐ露出形のボックス、ニは金属製のアウトレットボックスです。
答えは(イ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問44
