第二種電気工事士 平成26年度(2014) 上期 問46 過去問解説

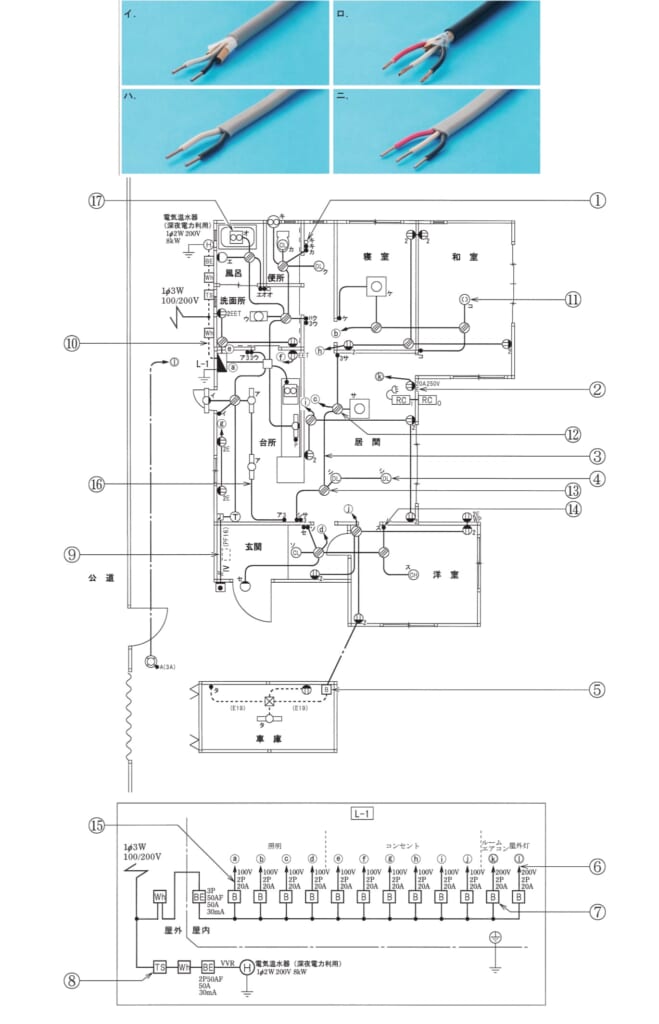

⑯で示す部分に使用するケーブルで，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】3路スイッチへ行く配線は、渡り線2本＋「0」の線1本＝3心のケーブルです。
■1 ⑯を見る
⑯は、台所の下の照明「ア」から、玄関の近くの3路スイッチ「ア3」へ行く配線です。
■2 本数を決める
もう1つの3路スイッチへの渡り線：2本
「0」の端子の線：1本
合わせて3本なので、3心の VVF（ニ）です。→ (ニ)
■3 ほかの選択肢
イ・ロは丸形のケーブル、ハは2心の VVF です。
答えは(ニ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問46
