第二種電気工事士 平成26年度(2014) 上期 問47 過去問解説

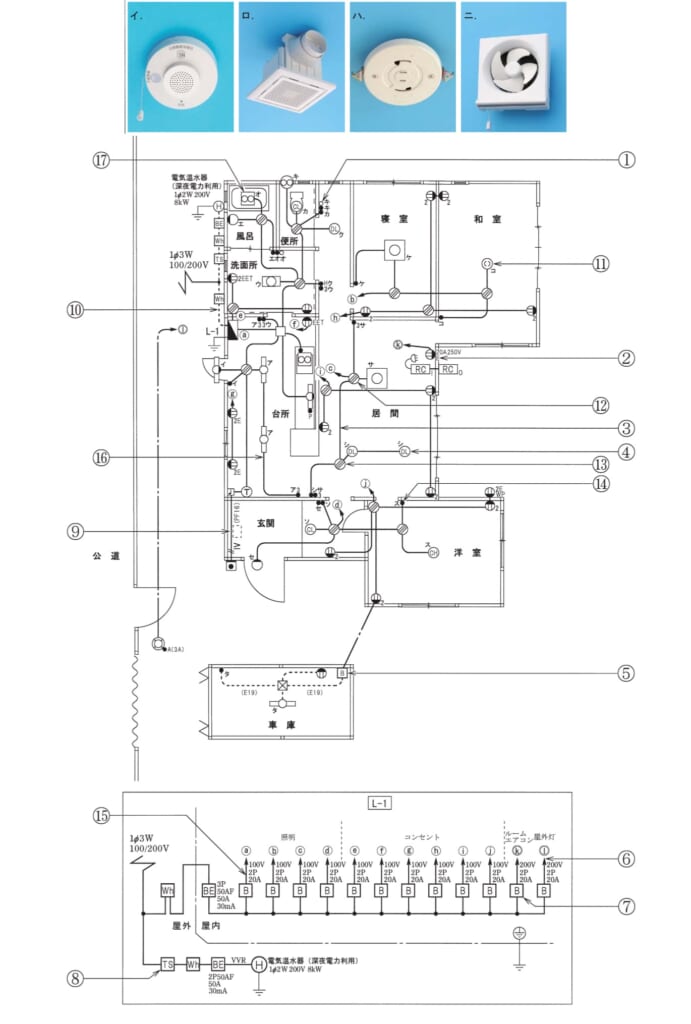

⑰で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】換気扇の図記号は丸を2つ並べた形（∞）で、四角でかこむと天井埋込形です。
■1 ⑰を見る
⑰は風呂の天井にある、四角の中に丸を2つ並べた記号です。
■2 器具を選ぶ
四角でかこんだ換気扇なので、天井に埋め込むロの換気扇です。→ (ロ)
■3 ほかの選択肢
ニは壁に付ける換気扇、イは火災警報器、ハは引掛シーリングです。
答えは(ロ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問47
