第二種電気工事士 平成26年度(2014) 上期 問8 過去問解説

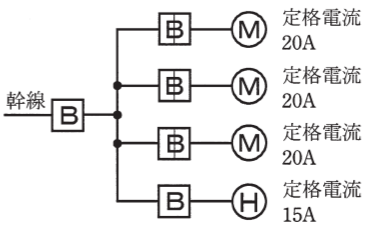

図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値［A］は。
ただし，需要率は100 %とする。
- イ 75
- ロ 81
- ハ 90
- ニ 195
答えと解説を見る
正解はロ
使う公式
幹線の太さを決める電流（電動機の合計 $I_M$ が電熱器などの合計 $I_H$ より大きいとき） $I_M \leqq 50\,\mathrm{A}$ なら $I = 1.25 I_M + I_H$ $I_M \gt 50\,\mathrm{A}$ なら $I = 1.1 I_M + I_H$（I_M：電動機の定格電流の合計[A]、I_H：電熱器などの定格電流の合計[A]）
解説
【考え方】電動機は動き始めに大きな電流が流れるので，電動機の電流だけ少し大きめ（1.1倍か1.25倍）に見て，電熱器の電流を足します。

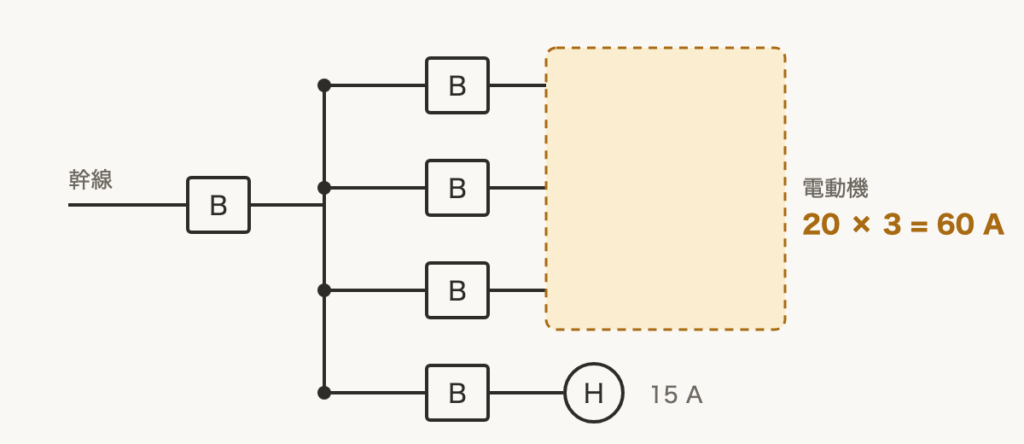

■1 電動機の電流を合計する
電動機は3台で，どれも 20 A です。
$I_M = 20 \times 3 = 60\,\mathrm{A}$

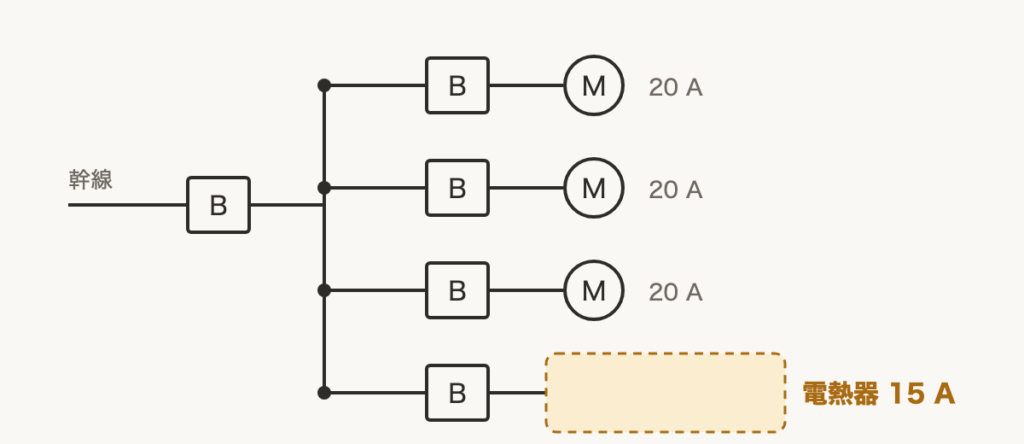

■2 電熱器の電流を確かめる
電熱器は1台で 15 A です。
電動機の 60 A の方が大きく，50 A もこえているので，1.1倍を使います。
$I_H = 15\,\mathrm{A}$

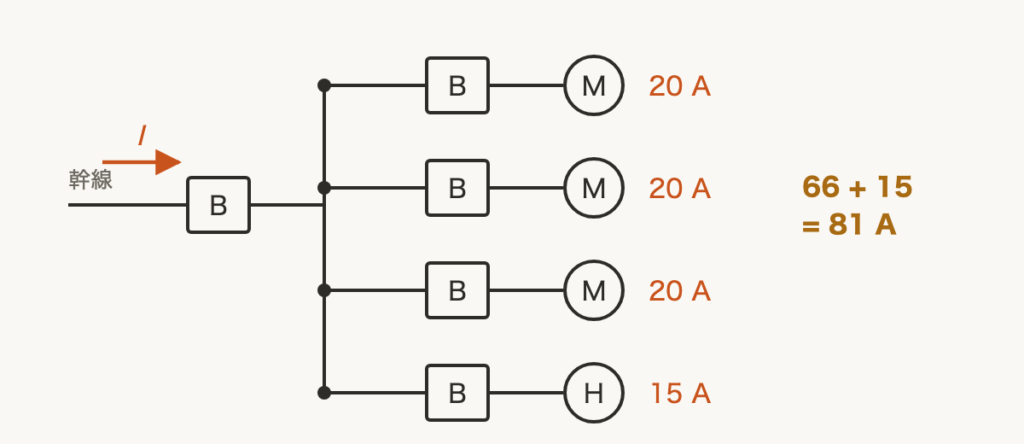

■3 幹線の電流を計算する
需要率は 100 % なので，そのまま計算します。
$I = 1.1 \times 60 + 15$
$= 66 + 15$
$= 81\,\mathrm{A}$
答えは(ロ)ピヨ。
電動機は3台で，どれも 20 A です。
$I_M = 20 \times 3 = 60\,\mathrm{A}$
■2 電熱器の電流を確かめる
電熱器は1台で 15 A です。
電動機の 60 A の方が大きく，50 A もこえているので，1.1倍を使います。
$I_H = 15\,\mathrm{A}$
■3 幹線の電流を計算する
需要率は 100 % なので，そのまま計算します。
$I = 1.1 \times 60 + 15$
$= 66 + 15$
$= 81\,\mathrm{A}$
答えは(ロ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問8
