第二種電気工事士 平成26年度(2014) 下期 問34 過去問解説

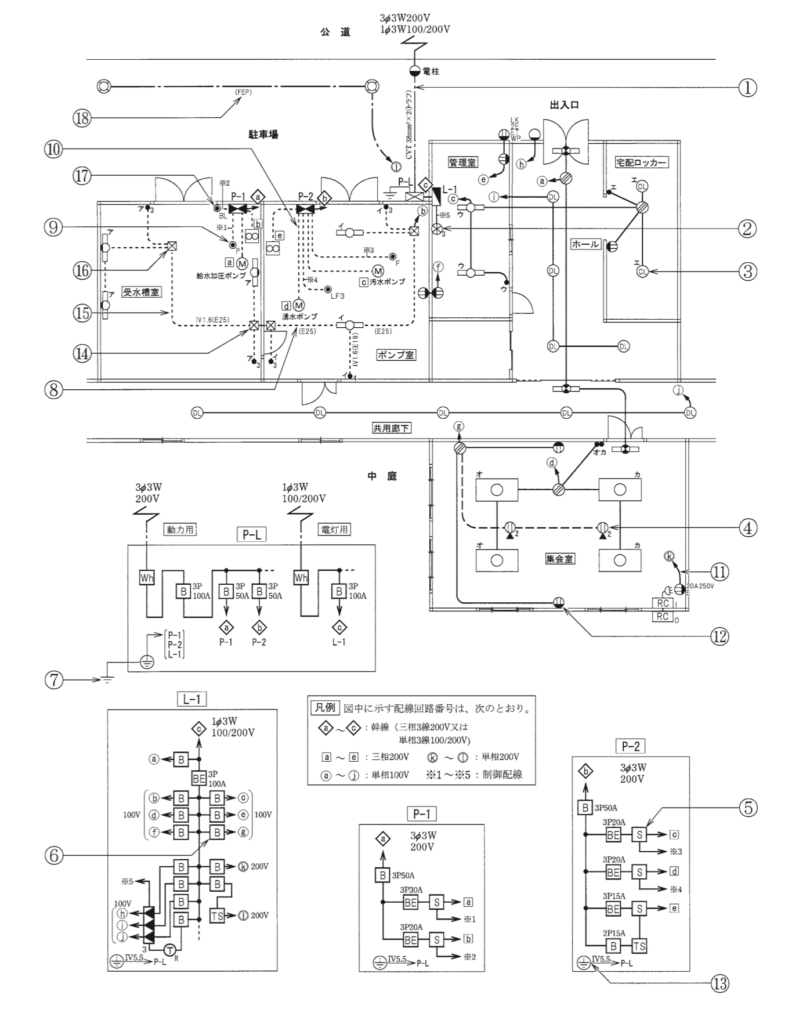

④で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）
- イ 天井に取り付けるコンセント
- ロ 床面に取り付けるコンセント
- ハ 二重床用のコンセント
- ニ 非常用コンセント
答えと解説を見る
正解はロ
解説
【考え方】コンセントの記号に▲を添えると床面に取り付けるもの，四角を添えると二重床用です。
■1 図を読む
④は，集会室にある，コンセントの記号の下に黒い三角（▲）を添えた記号です。
▲は，床面に取り付けるコンセント（フロアコンセント）を表します。→ (ロ)
そばの「2」は，2口（差込口が2つ）という意味です。
■2 ほかの選択肢
二重床用は▲ではなく四角を添えます。天井用や非常用も，▲ではありません。
答えは(ロ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問34
