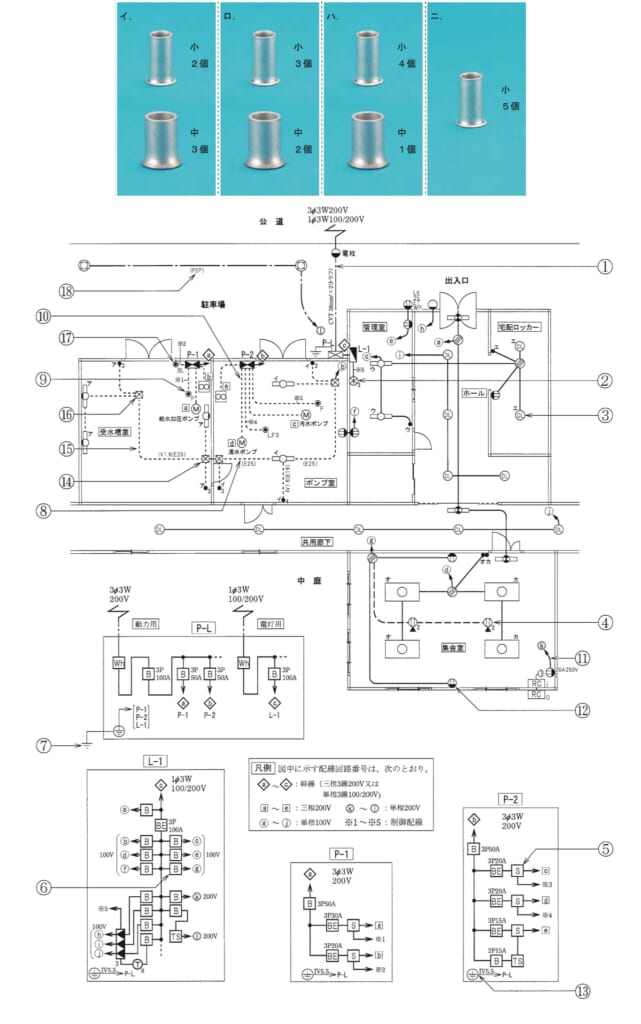

第二種電気工事士 平成26年度(2014) 下期 問44 過去問解説

【考え方】リングスリーブ（1.6 mm）は，2本→小（刻印○），3〜4本→小（刻印小），5〜6本→中です。 ■1 ⑭に来る線 ポンプ室からの電源（黒と白）：2本 下の3路スイッチ「ア」：3本 上の照明「ア」：2本 ⑮から左のボックス⑯への線：4本 ■2 つなぐ所を数える（下の3路スイッチの「0」を電源側にする） 電源の黒と，3路スイッチの「0」：2本 白い線（電源・照明・⑮）：3本 渡り線（3路スイッチどうしをつなぐ線）：2か所，2本ずつ 照明への返り線（⑮と照明）：2本 合わせて5か所です。 ■3 スリーブを決める どこも1.6 mmが2〜3本なので，すべて小スリーブです。→ 小スリーブ5個（(ニ)） 答えは(ニ)ピヨ。
