第二種電気工事士 平成26年度(2014) 下期 問49 過去問解説

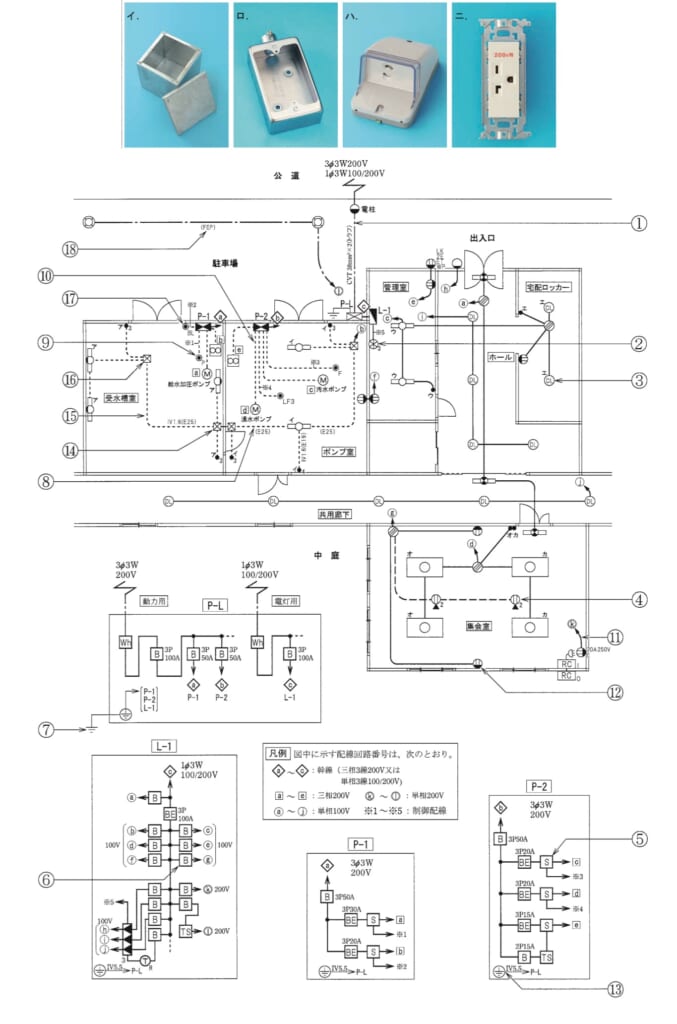

【考え方】図の記号と写真を1つずつ見くらべます。屋外のコンセントは「2E」（接地極付の2口）です。 ■1 図にあるもの (イ) プルボックス：図の⊠の記号です。使われています。 (ロ) 金属製の露出スイッチボックス：受水槽室やポンプ室のスイッチで，ねじなし電線管とつなぎます。使われています。 (ニ) 20 A 250 Vの接地極付コンセント：集会室の⑪です。使われています。 ■2 図にないもの (ハ)は，透明なカバーの付いた防雨形の1口のコンセントで，接地極（アースの穴）がありません。 図の出入口の外のコンセントは「2E」なので，(ハ)は使われていません。→ (ハ) 答えは(ハ)ピヨ。
