第二種電気工事士 平成26年度(2014) 下期 問6 過去問解説

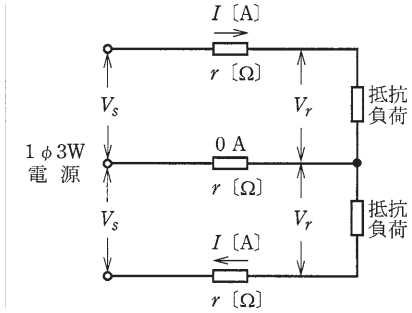

図のような単相3線式回路で，電線1線当たりの抵抗が $r$［Ω］，負荷電流が $I$［A］，中性線に流れる電流が0 Aのとき，電圧降下 $(V_s - V_r)$［V］を示す式は。
- イ $r I$
- ロ $\sqrt{3} r I$
- ハ $2 r I$
- ニ $3 r I$
答えと解説を見る
正解はイ
使う公式
単相3線式の電圧降下（中性線の電流が0 Aのとき） $V_s - V_r = r I$（r：電線1本の抵抗[Ω]、I：負荷電流[A]）
解説
【考え方】上と下の負荷に同じ電流が流れると，中性線では電流が打ち消し合って0 Aになります。
■1 電圧が下がるのは外側の線1本分
Vs と Vr は，外側の線と中性線の間の電圧です。
中性線は電流が0 Aなので電圧が下がらず，外側の線1本分だけ下がります。
$V_s - V_r = r I$
答えは(イ)ピヨ。
Vs と Vr は，外側の線と中性線の間の電圧です。
中性線は電流が0 Aなので電圧が下がらず，外側の線1本分だけ下がります。
$V_s - V_r = r I$
答えは(イ)ピヨ。
出典：平成26年度（2014） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問6
