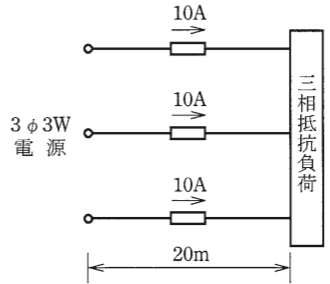

第二種電気工事士 平成26年度(2014) 下期 問7 過去問解説

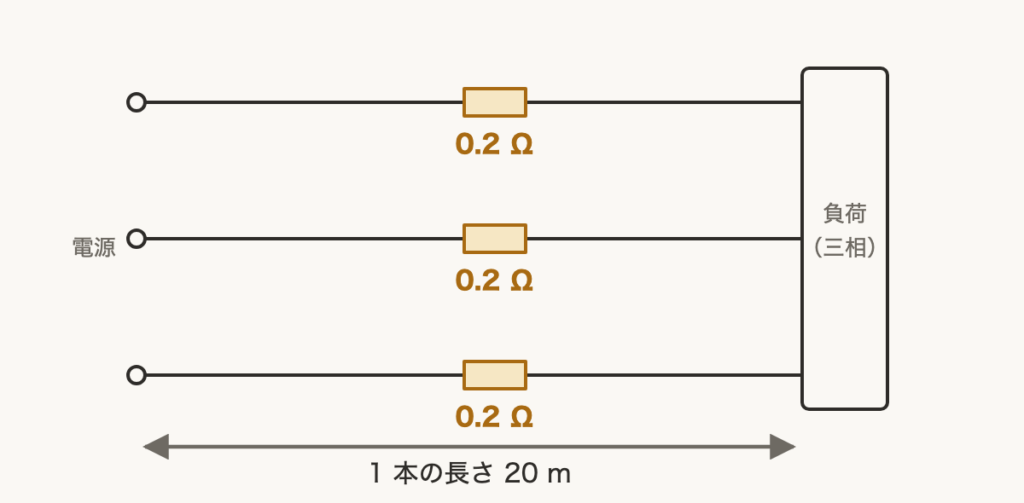

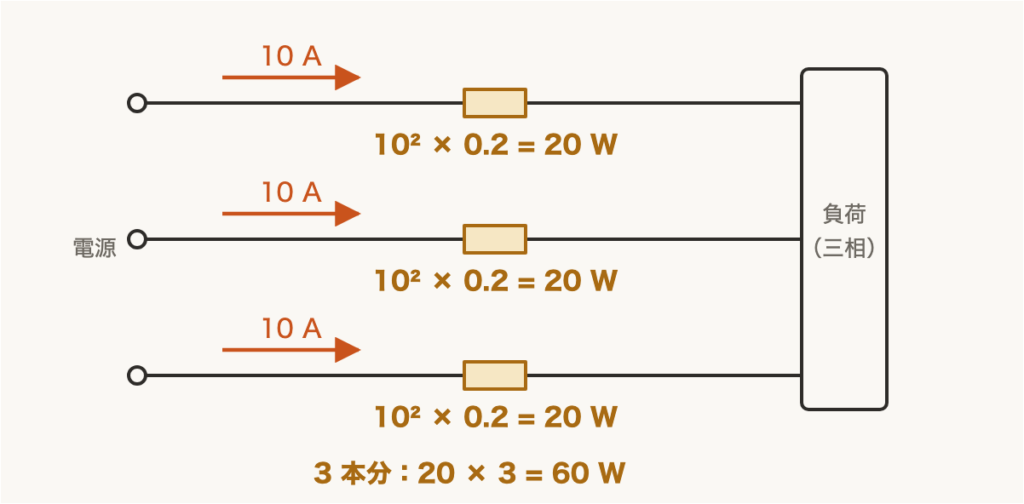

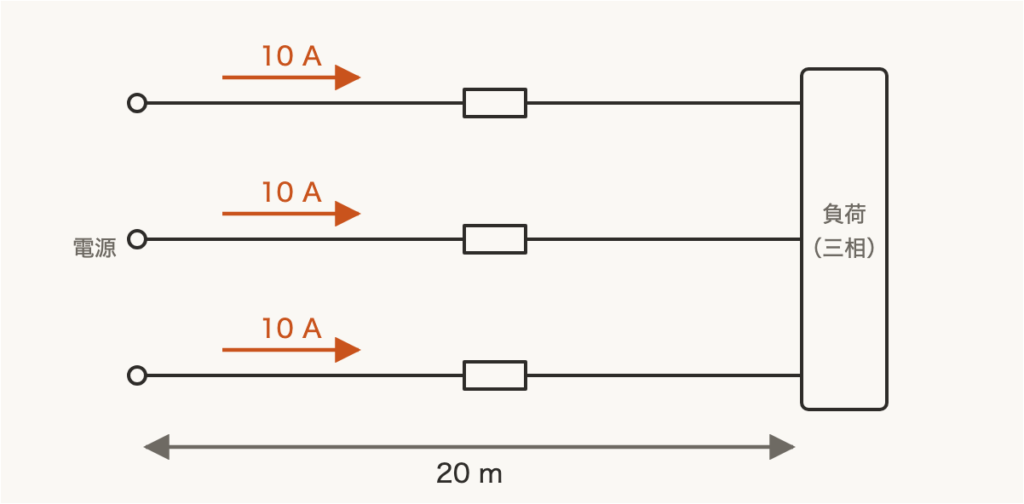

【考え方】電力損失は，電線の抵抗で熱になってむだになる電力です。電線1本ずつの損失 $I^2 r$ を求めて，3本分を足します。 ■1 電流と長さを確かめる 3本の電線に，どれも 10 A の電流が流れています。 電線1本の長さは 20 m です。 ■2 電線1本の抵抗を求める 1 m あたり 0.01 Ω なので，20 m では 0.2 Ω です。 $r = 0.01 \times 20 = 0.2\,\Omega$ ■3 3本分の損失を計算する 1本の損失は $I^2 r$ です。同じものが3本あるので，3倍します。 $P_l = 3 \times 10^2 \times 0.2$ $= 3 \times 100 \times 0.2$ $= 60\,\mathrm{W}$ 答えは(ニ)ピヨ。
