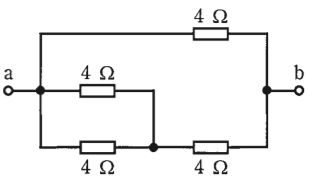

第二種電気工事士 平成27年度(2015) 上期 問1 過去問解説

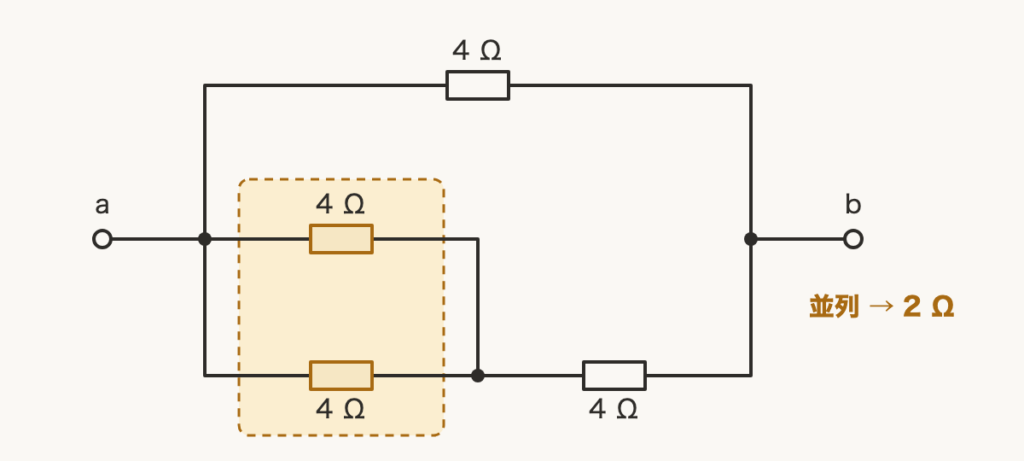

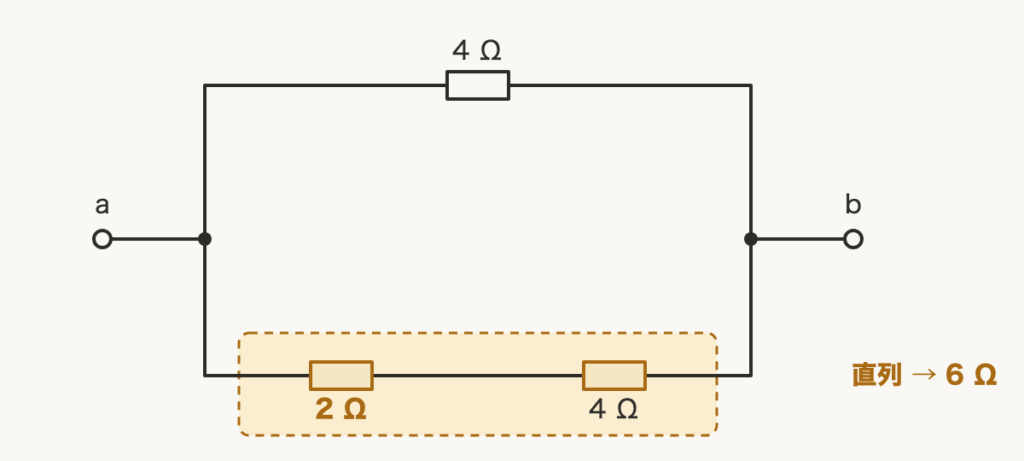

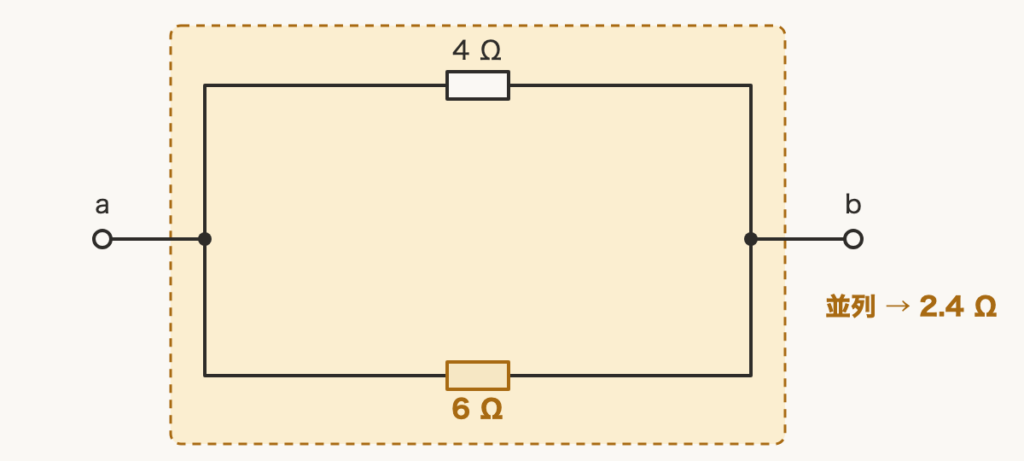

【考え方】小さなまとまりから順に，1本の抵抗に置きかえていきます。並列か直列かは，両はしがどこにつながっているかで見分けます。 ■1 左の2本をまとめる 左の2本の4 Ωは，どちらも a と真ん中の点をつないでいます。両はしが同じなので並列です。 同じ抵抗2本の並列は，半分になります。 $\dfrac{4}{2} = 2\,\Omega$ ■2 右下の4 Ωとまとめる まとめた2 Ωと右下の4 Ωは，1本の道に続いているので直列です。 $2 + 4 = 6\,\Omega$ ■3 上の4 Ωとまとめる 下の6 Ωと上の4 Ωは，どちらも a と b をつないでいるので並列です。 $\dfrac{6 \times 4}{6 + 4} = \dfrac{24}{10}$ $= 2.4\,\Omega$ 答えは(ハ)ピヨ。
