第二種電気工事士 平成27年度(2015) 上期 問23 過去問解説

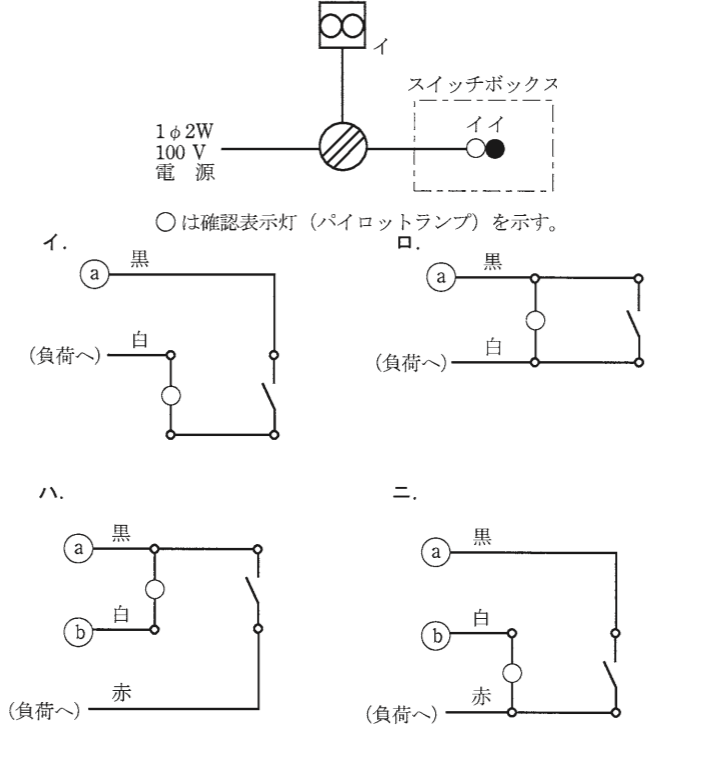

【考え方】確認表示灯（パイロットランプ）は，負荷が動いているときにつくランプなので，負荷と並列（スイッチの負荷側の線と，接地側の線の間）につなぎます。 ■1 どこにつなぐか スイッチを入れて換気扇などの負荷が動くと，ランプもつくようにします。 なので，負荷と同じように，スイッチから負荷へ行く線（赤）と，接地側の線（白，ⓑ）の間につなぎます。 ■2 1つずつ確かめる (ニ) スイッチがⓐ（黒）と赤の間，ランプが赤と白の間にあります。正しいです。→ (ニ) (ハ) ランプが黒と白の間にあり，いつもついたままになります。 (イ)(ロ) ランプとスイッチのつなぎ方がちがい，負荷が正しく動きません。 答えは(ニ)ピヨ。
